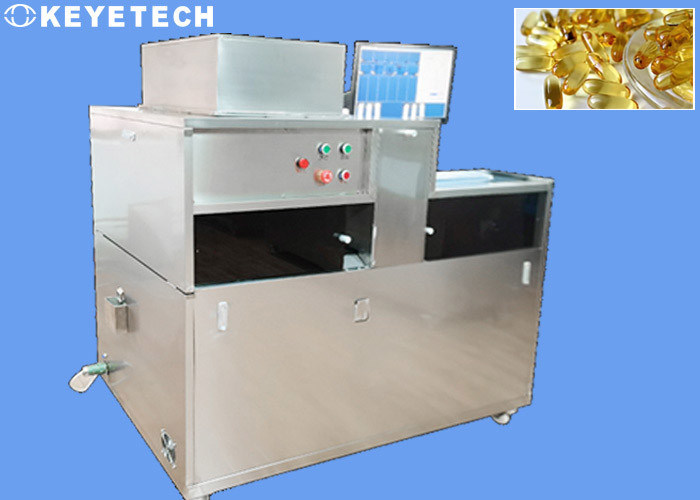

Sichtprüfungs-Maschine für weiche Kapseln verringern den Arbeitslohn und Zeit

Sichtprüfungs-Maschine für weiche Kapseln verringern den Arbeitslohn und Zeit

Systemkonfiguration

Inspektionsprinzip

Kapselinspektion bezieht sich eine Reihe auf Qualitätsinspektionen wie Kapseldurchsickern, -fragmentierung, -verschmutzung von Kapseln und -verpacken von Kapseln. Diese Verbindung ist zur Produktion von Kapseln entscheidend und hängt mit der Gesundheit und der Sicherheit von Benutzern zusammen. Zur Zeit wird die Entdeckung von Kapseln im Allgemeinen manuell durchgeführt, aber es ist einfach, falsche Entdeckung und fehlende Entdeckung zu verursachen, und die Leistungsfähigkeit ist niedrig. Jetzt werden eine leistungsfähige Nachweismethode und ein System dringend benötigt, um die Automatisierung der Kapselentdeckung zu verwirklichen.

Angesichts der Mängel der früheren Kunst, schlägt die anwesende Erfindung eine Kapselnachweismethode und -system vor, die auf industrieller Bildverarbeitung basieren. Die Kapselnachweismethode und -system, die auf industrieller Bildverarbeitung basieren, hat hohe Entdeckungsgenauigkeit und breite Anpassungsfähigkeit und kann verschiedene Arten und Spezifikationen von Kapseln ermitteln.

Details der Inspektion

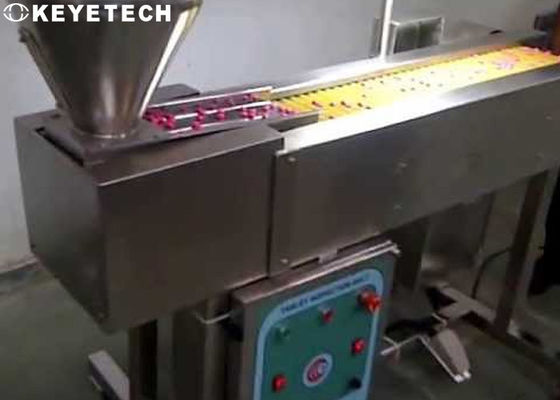

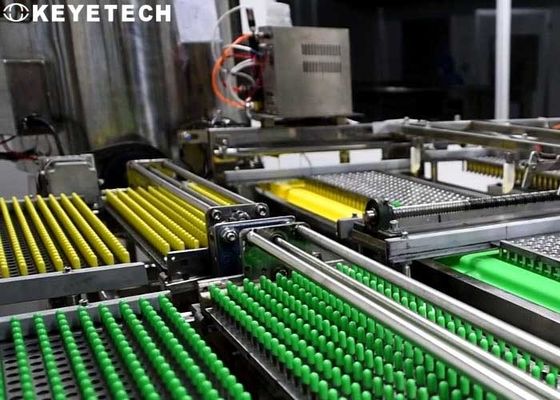

Die weichen Kapseln werden im Auftrag auf der Kapselanordnung und Beförderungsteil vereinbart und bewegen sich vorwärts mit der Beförderungskette. Der photoelektrische Trigger-Sensor wird im Anerkennungsfach des maschinellen Sehens ausgelöst. Der photoelektrische Trigger-Sensor schickt die Kapselposition zur Steuereinheit und zum Computer und löst das Hochgeschwindigkeitsbild im Computer aus. Digitalisierungskarte, zum von Bildern von Kapseln gefangenzunehmen.

Nach jedem Schuss verarbeitet der Computer die Schussfolgebilder in der Zeit, extrahiert Kennwerte wie Bereich, Größe, Form, etc. und schließt die Entdeckung von ab, ob die Kapsel eine speziell-förmige Pille und sein Gewicht durch die Anerkennungs-Software ist. Schließlich schickt die Steuereinheit den Ablehnungsbefehl zum Kapselablehnungs-Aktionsteil, und das Magnetventil erzeugt Aktion, um die speziell-förmigen Pillen und die unqualifizierten Kapseln von der Förderkette genau zurückzuweisen.

Eigenschaften des Systems

• 1. Es kann eine volle Inspektion der Kapsel von 360 Grad, einschließlich beide Enden der Kapsel, ohne blinde Flecke und hohe Genauigkeit verwirklichen.
• 2. Alle Entdeckung von transparenten Kapseln, von lichtdurchlässigen Kapseln, von farbigen Kapseln, von Gemüsekapseln, von etc. kann verwirklicht werden.
• 3. Die Prüfungsrichtlinieklassifikation kann verwirklicht werden, und der Kunde kann die Kapseldefektprüfungsrichtlinie beschließen, um verschiedenen Qualitätsanforderungen zu genügen.
• 4. Die Operationsschnittstelle nimmt industriellen Touch Screen an, der einfach zu benützen ist und die Anforderungen für das kulturelle Niveau der Arbeitskräfte verringert.
• 5. Importierte pneumatische Komponenten werden benutzt, und die pneumatischen Komponenten haben eine lange Nutzungsdauer.
• 6. Der späteste eingebettete fanless industrielle Computer wird angenommen, der an Größe klein ist und die Computerabstürze beseitigt, die durch Umweltfaktoren verursacht werden.
• 7. Das Darstellungssystem und das Kraftübertragungssystem werden elektrisch lokalisiert, und elektrische doppelte Versicherung wird angenommen, um zu garantieren, dass die genauen Komponenten nicht geschädigt werden.
• 8. Es kann 24 Stunden lang ununterbrochen produzieren und die Geräusche sind kleiner als 65 Dezibel, und die Temperatur des Rumpfs wird bei der normalen Temperatur gehalten.
