Automatische Identifizierungs-System-Oberflächenbeschaffenheits-Inspektions-Maschine für PVC-Rohr

Automatische Identifizierungs-System-Oberflächenbeschaffenheits-Inspektions-Maschine für PVC-Rohr

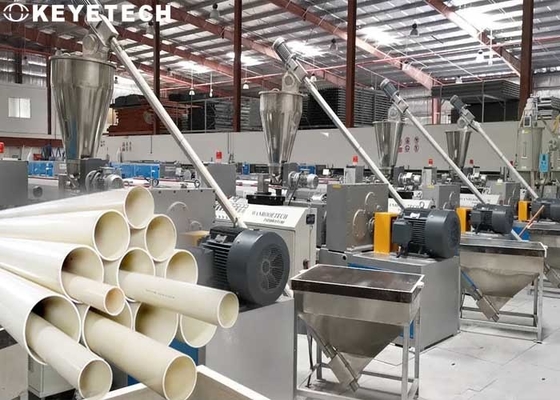

PVC-Rohr (Hauptteilpolyvinylchlorid) ist eins der allgemeinsten Baumaterialien im Leben, aber dort ist viele Arten Defekte bei Produktion und der Verarbeitung. Entsprechend dem nationalen Standard wird der Auftritt von PVC-Rohren angefordert, einheitlich in der Farbe, ohne offensichtliche Stöße und Verunreinigungen glatt und flach zu sein, aber das Bauen auf manuelle Sichtprüfung ist ineffizient arbeitsintensiv, unwirksam, und zeitraubend und, die einen ganzen Satz automatisierte Sichtprüfung erfordert. System, zum von vorhandenen Problemen zu lösen.

Inspektionsprinzip

Das System basiert auf der Visionssystemplattform der künstlichen Intelligenz, die viele komplexen Oberflächenfehler wie Metallrohre, Plastikwasserleitungen und Automobilschläuche lösen kann. Das System wird mit Hochgeschwindigkeitsvisions-Teilprodukten ausgerüstet, um die Hochgeschwindigkeits- und Hochpräzisionsinspektionsanforderungen sicherzustellen. Es vermeidet die Probleme der langsamen, niedrigen Präzision, der hohen Kosten und der schwierigen Statistiken der manuellen Inspektion, verbessert erheblich die Inspektions-Leistungsfähigkeit und verbessert die Produktqualität und die Wettbewerbsfähigkeit von PVC-Rohrprodukten.

Das automatische Erfassungssystem für Oberflächenfehler von PVC-Rohren umfasst die Funktionen der Defektentdeckung, der Identifizierung und der Positionierung und des Größenmaßes, das den unterschiedlichen Bedarf der tatsächlichen Produktion von PVC-Rohren erfüllen kann. Und das System kann durch entsprechende Module des Einklickendrag & drop angewendet werden, die ohne Fachleute eingesetzt werden können. Gleichzeitig können die Entdeckungsdaten zu den allgemeinen Formatdateien wie txt automatisch gespart werden, übertreffen und CSV, das für digitales Management des Unternehmens bequemer ist.

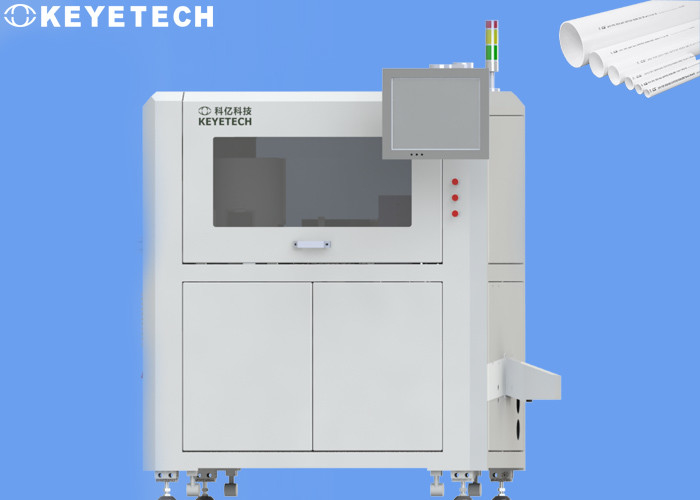

Ausrüstungsüberblick

- On-line-Hochgeschwindigkeitsentdeckung, verbessern Entdeckungs-Leistungsfähigkeit und Genauigkeit, verringern menschliche Kosten.

- genaue Identifizierung der industriellen Kamera des Hoch-Pixels, die Anzahl von Kameras ist, genaue 0.1mm, Geschwindigkeit kann entsprechend den Entdeckungsanforderungen besonders angefertigt werden entworfen.

- Kompatibel mit mehrfachen Spezifikationen, Kosteneinsparungen.

- Führen Sie on-line-Entdeckung durch und schließen Sie für behinderte Gabeldefekte aus: schwarze Flecke, Farbunterschied, Verunreinigungen, Abstände, Rückstände des Materials, Deckungen, Blasen, Lufthohlräume, Deformation, Stärke, Größen, etc.

Inspektionsdetails

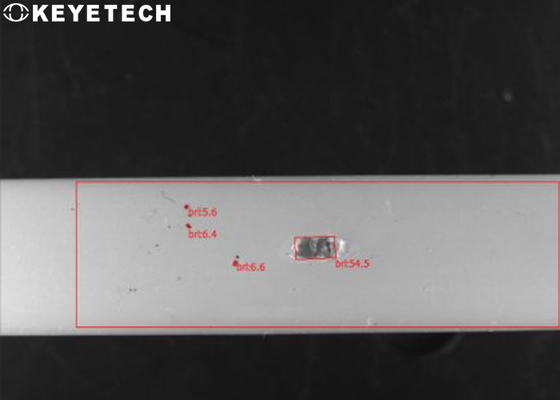

Ermitteln Sie Defekte wie Kratzer, Gruben, Wasserzeichen und Pockennarben auf der Oberfläche des Rohres: Ertrag: Warnsignal, Defektbild, Durchmessergröße und andere Informationen; Entdeckungsart: automatische on-line-Überwachung, Geschwindigkeit 750mm/sec.

Kratzer auf der Oberfläche des Rohres können ermittelt werden: Entdeckungsgenauigkeit: 0.06mm; Aufklärungsrate: ≥99%;
Defektschwelle: Sie kann durch den Wert der Kratzerlänge, -breite und -Grenzwerts beurteilt werden; für Defekte der Kratzerart, kann die Warnung Ertrag unabhängig sein.

Rohroberflächenfalten können ermittelt werden: Entdeckungsgenauigkeit: 10mm; Aufklärungsrate: ≥ 95%;
Defektschwelle: Sie kann durch den Wert der Faltenlänge, der Breite, des Grenzwerts, der Segmentlänge und der Farbunterschiedschwelle beurteilt werden; für Faltenart Defekte, kann die Warnung Ertrag unabhängig sein.

Die Gruben auf der Oberfläche des Rohres können ermittelt werden: Grubentiefe ≥ 0.5mm; Aufklärungsrate: ≥ 95%;
Defektschwelle: Die Schwelle kann durch den Durchmesser und die Anzahl von Gruben eingestellt werden und beurteilt werden; für Grubenart Defekte, kann die Warnung Ertrag unabhängig sein.
