Hochgeschwindigkeits-automatisches sichtlichKontrollsystem HMI für SMT Chip Resistors

Produkthintergrund:

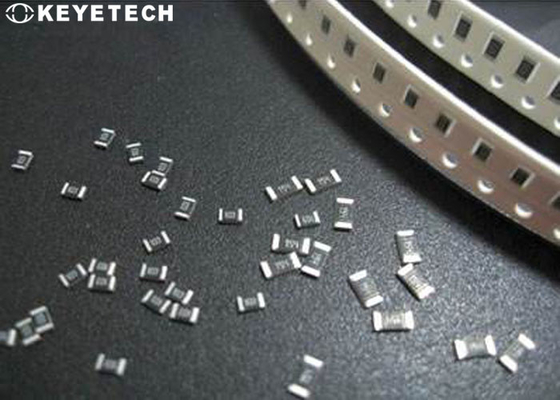

SMT-Widerstände sind kleiner, hoher spezifischer Widerstand, die hohen Messwiderstände, die für Oberflächenbergtechnologie (SMT) passend sind, sind auf der Kommunikationen, Militär-, Luftfahrt-, digitaler und Unterhaltungselektronik und anderen den Gebieten des Computers, weitverbreitet gewesen, können das Volumen und das Gewicht von elektronischen Terminalprodukten effektiv verringern und verbessern Produktzuverlässigkeit. CCD-Elektrodenentdeckung der Lithium-Batterie passt sich an den Entwicklungstrend der Miniaturisierung, des Leichtgewichtlers, der Hochleistung und der Multifunktionsin der zukunft IT-Industrie an.

Mit der ununterbrochenen Höhereinstufung der Computerelektronikfertigungstechnik, wird die Integration von den Leiterplatten, zum allmählich zu verbessern, folgend von den Außenfehlersichtprüfungsflecken-Klassenkomponenten auf der Leiterplatte für einen wachsenden Anteil, Größe und Leistungsanforderungen für SMT-Komponenten, besonders in der Leistungsaufnahme der geringen Energie, niedrigen den Brettern der integrierten Schaltung der gegenwärtigen und Niederspannung mit hoher Dichte mehr und mehr streng. Zur Zeit ist die minimale Chipwiderstandgröße ungefähr 0.1mm, solch ein kleines, die ganze Chipkomponentenproduktion, Prüfung, Installation und andere Prozesse brachten hohe Anforderungen vor.

Inspektionsprinzip:

Um die Bedingungen der Sichtprüfung im Herstellungsverfahren des Fleckenwiderstands, wurde eine Sichtprüfungsmethode für den Druck von Defekten des positiven Leiters des Fleckenwiderstandsubstrates zu erfüllen in Betracht der hohen Anforderung der Maßregelgenauigkeit im Druckverfahren vorgeschlagen.

Durch die doppelte Spiegelreflexion wird die Anzahl von Kameras verringert und verringert die Rauminstallationsanforderungen des Sichtprüfungssystems und der Schwierigkeit des vorhandenen Fließbands Umwandlung; Die Schwierigkeit der mechanischen Anpassung des Systems der industriellen Bildverarbeitung kann vermieden werden, indem man korrigiert den Bildfehler bei der Entdeckung des CCD-Pfostens der Lithium-Batterie.
Das System kann urteilen, ob das gegenwärtige Druckverfahren durch die genaue Berechnung des Randes der unterbrochenen Linie und der Widerstanddruckpaste qualifiziert wird, die groß die Intensität der manuellen Inspektion verringert und die qualifizierte Rate der Fleckenwiderstandherstellung verbessert.

Inspektionsdetails:

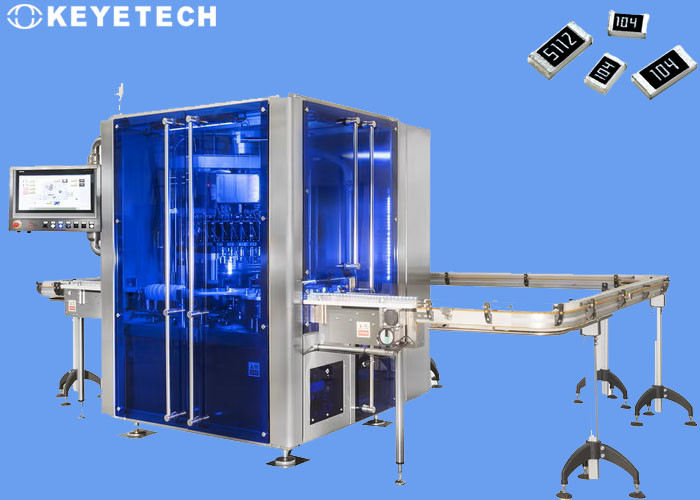

Die Inspektionsmaschine nimmt 14 Sätze der industriellen Kameras des Hochpixels und der leistungsstarken stroboskopischen Lichtquellen an, um Allrichtungssichtprüfungen für Produktauftrittdefekte durchzuführen. Die Inspektionsgeschwindigkeit ist 400-600 Stücke/Min. Die Ausrüstung kann Stunden 7*24 des Allwettereinsatzes verwirklichen, und sie kann online automatisch sein. Beseitigen Sie nicht der Norm entsprechende Produkte.

Der ganze Satz der Inspektionsausrüstung umfasst mechanische, elektronische sichtlichhardware und Kontrollsystem-Software. Der Eingang und der Ausgang der Ausrüstung sind für das Ankoppeln von Positionen, um Vor-Ort-Einsätze zu erleichtern reserviert.

Anlagenkonfigurationen

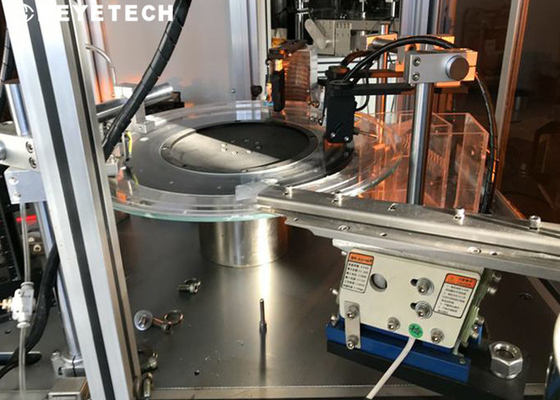

Mechanisches Teil: Das mechanische Teil ist die Kernkomponente des Systems, das alle Übertragungseinrichtung und elektronische Hardware trägt (industrielle Kameras, Lichtquellen, industrielle Computer, Touch Screens, elektrische Kästen, etc.). Der Förderer wird durch einen Servomotor gesteuert, und die Bildgefangennahme ist genau. Die Ausrüstung wird mit zwei Einlass des defekten Produktes ausgerüstet, um ernste defekte Produkte (wie Trommelunterseite, schiefe lederne Spitze, etc.) und allgemeine defekte Produkte zu trennen.
