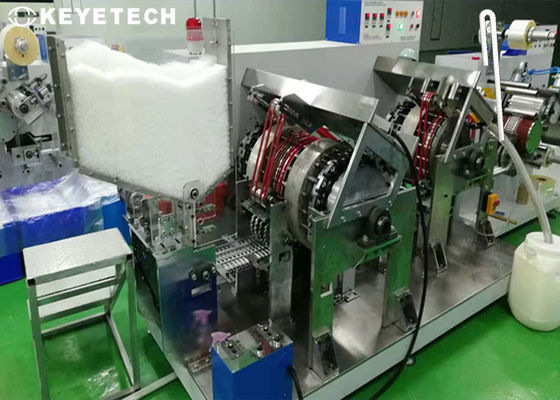

Ausrüstung für ein KI-Vision-Inspektionssystem für Strohhalme aus Rollenpapier

Produkt Hintergrund:

Der Strohhalm oder Trinkschlauch ist ein zylindrisches, hohles Kunststoffprodukt. Seine Hauptfunktion besteht darin, Getränke und Wasser in einer Tasse zu trinken, und es wird auch verwendet, um das Knochenmark einiger gekochter langer Tierknochen auszusaugen. Gegenwärtig, mit der rasanten Entwicklung der Computer- und Bildverarbeitungstechnologie, ersetzt ein visuelles Erkennungsgerät die manuelle Beobachtungsmethode zur Erkennung des Strohhalms, aber die Erkennungslichtquelle und die Erkennungskamera, die durch das vorhandene visuelle Erkennungsgerät eingestellt werden, sind nach Abschluss der Befestigung meist unpraktisch. Durch Anpassen der Position können die Erkennungslichtquelle und die Erkennungskamera nicht in den besten Erkennungsabstand und Erkennungswinkel gebracht werden, was zu einer gewissen Fehleinschätzung des visuellen Erkennungsgeräts während der Erkennung führen und dadurch die Erkennungseffizienz des visuellen Erkennungsgeräts verringern kann.

InspPrinzip:

Angesichts der im Stand der Technik bestehenden Probleme besteht der Zweck der vorliegenden Erfindung darin, eine visuelle Erkennungsvorrichtung für Trinkhalme bereitzustellen, wobei die visuelle Erkennungsvorrichtung für Trinkhalme mit einer oberen Erkennungslichtquelle, einer oberen Kamera, einer unteren Erkennungslichtquelle und einer unteren Kamera ausgestattet ist, mit der Funktion, den Abstand zwischen dem Rohr und dem Material einzustellen, und die obere und untere Kamera auch die Funktion haben, den Neigungswinkel anzupassen, um so die Fehleinschätzungsrate der visuellen Inspektionsvorrichtung zu verringern und die Erkennungsgenauigkeit und Erkennungseffizienz zu verbessern Das visuelle Inspektionsgerät und die Einstellung der oberen und unteren Abdeckung sind bequem zu wechseln, was die Einstellung der oberen Erkennungslichtquelle, der oberen Kamera, der unteren Erkennungslichtquelle und der unteren Kamera sehr erleichtert.

Einzelheiten zur Inspektion:

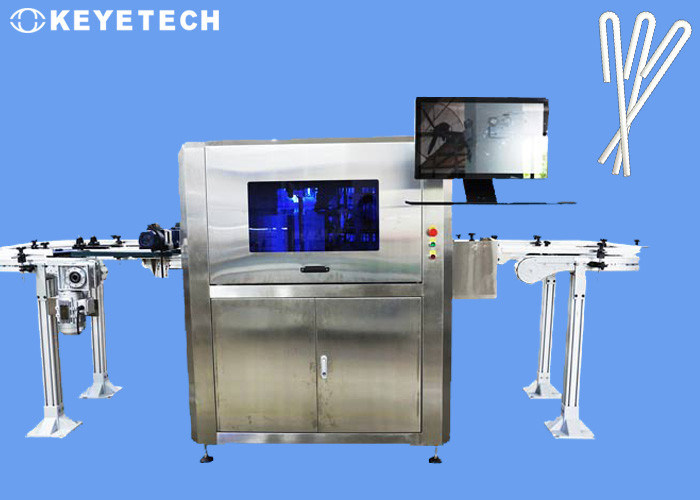

Die Inspektionsmaschine verwendet mehrere Sätze von Industriekameras mit hoher Pixelzahl und leistungsstarken stroboskopischen Lichtquellen, um omnidirektionale visuelle Inspektionen auf Produkterscheinungsmängel durchzuführen. Das Gerät kann 7 x 24 Stunden lang bei jedem Wetter betrieben werden und ist automatisch online. Beseitigen Sie minderwertige Produkte. Die gesamte Inspektionsausrüstung umfasst mechanische, visuelle elektronische Hardware und Inspektionssystemsoftware. Der Ein- und Ausgang der Ausrüstung ist für Andockpositionen reserviert, um den Betrieb vor Ort zu erleichtern.

1. Bei der tatsächlichen Erkennung führt der Einfluss des kritischen Schwankungszustands der Daten einiger Erkennungselemente zu einer bestimmten Wahrscheinlichkeit.

Wenn das Produkt fälschlicherweise erkannt wird, kann es über die Parametereinstellung der Systemsoftware angepasst werden, um den tatsächlichen Effekt zu erzielen.

2. Schwarze Flecken, Flecken, Verunreinigungen, Haare und andere Fehlermerkmale (verschiedene Farben). Der dem Erkennungsindex entsprechende Grauwertkontrastunterschied sollte größer als 40 sein (dies kann so verstanden werden: Wenn die Probe in einem Armabstand von etwa 30 cm oder mehr platziert wird, können Fehlermerkmale durch visuelle Inspektion erkannt werden) können effektiv erkannt werden. Wenn die Probe transparente Ölflecken oder helle schwarze Flecken aufweist und der Grauwertkontrastunterschied gering ist (unter 40), kann der Nachweiseffekt nicht erzielt werden.

3. Die horizontale Richtung des Strohbandes ist der blinde Bereich des Sichtfelds der Kamera, sodass die Defektmerkmale an dieser Position keine Bilder zur Eingabe sammeln können.

Linienerkennung, aber diese Position ist relativ schmal, der vertikale Abstand beträgt etwa 1,0 mm.

Gerätekonfigurationen
