AOI Automated Optical Inspection Machine für sofortige Nudel-Plastikschüssel

Ermitteln Sie Produktbeispielbeschreibung

Diesem Programm wird die Defektentdeckung von Plastikschüsseln der sofortigen Nudel angestrebt, und der Entdeckungsinhalt ist:

1. Schwarze Flecke, Verunreinigungen, Ölflecke auf der inneren Wand der Schüssel und andere Defekt- und Fremdkörper, die zu der Produktfarbe unterschiedlich sind;

2. Löcher in der inneren Wand oder in der Unterseite der Schüssel, mit Löchern ≥0.5mm;

3. Die Beispielspezifikationen werden vom Käufer zur Verfügung gestellt, und die Hardware-Struktur wird entsprechend den Beispielspezifikationen bestätigt.

Lösungsanalyse

Dieses Programm wird in drei Teile unterteilt:

Teil 1: Paralleles Teil

Entsprechend der Situation der Ausrüstung vor Ort und der Erwägung Raumes des vor Ort, ersetzt unsere Firma den Bandförderer in der Hauptmaschine durch unsere Gurtausrüstung (den Mechanismus übermittelnd bestanden aus drei flexiblem Pütting mit der gleichen Breite wie der Gurt vor Ort). Unsere Firma verschmilzt die ursprüngliche Form 3*3 oder 3*4 von ankommenden Materialien in ankommende Materialien 1*1 durch Blockieren und Geschwindigkeitsunterschiede und betritt die Entdeckungsausrüstung, um die Entdeckung zu verwirklichen. Der mittlere Gurt zuerst, beide Seiten die Weise, die der Gurt in der Mitte verschmilzt. Wie in der Zahl gezeigt unten:

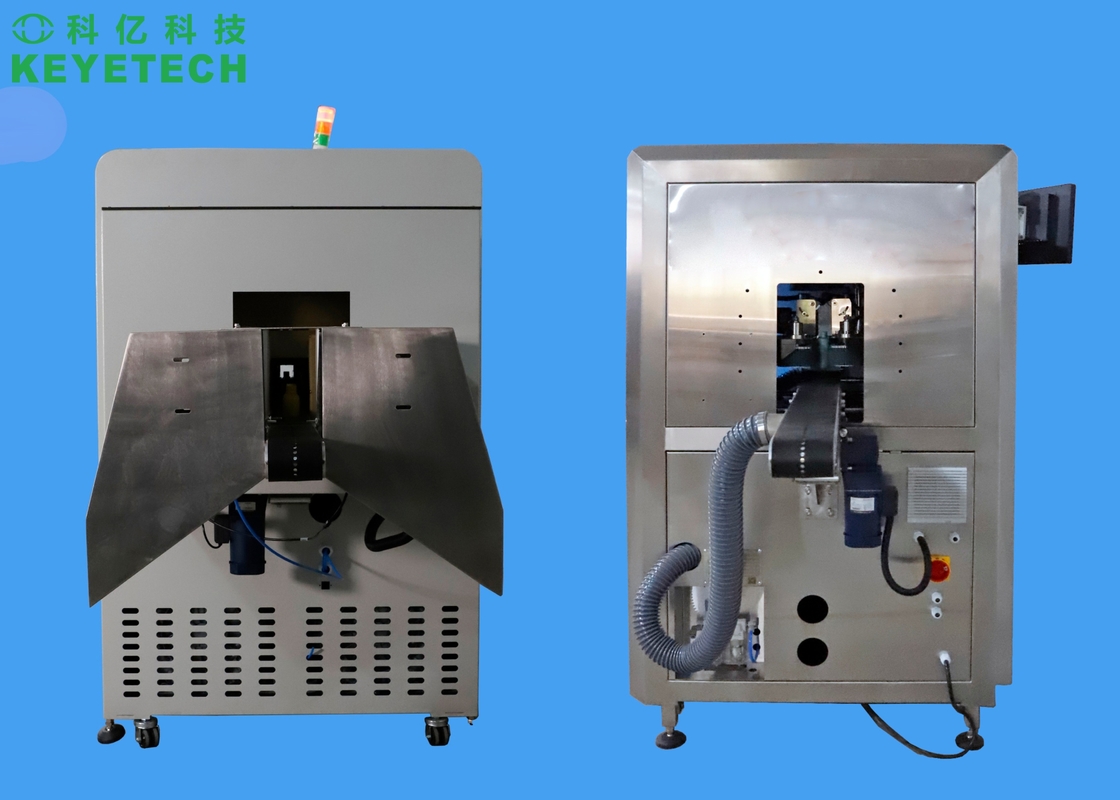

Teil 2: Entdeckung der Ausrüstung

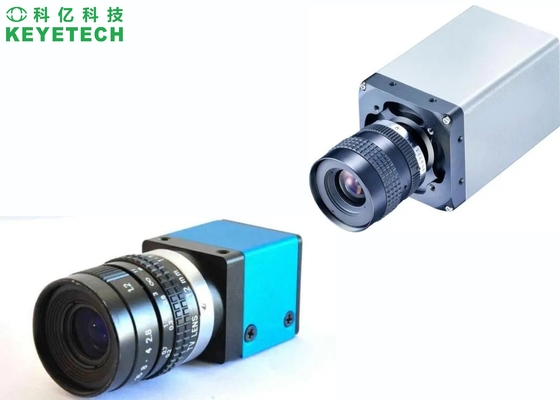

- Unsere Firma benutzt 5 Sätze der industriellen Kameras, um die Produkte entsprechend den Produkteigenschaften zu ermitteln und den Bedarf des Entdeckungsinhalts; jede Kamera entspricht einer inneren Seite des Produktes;

- Weil von der Entdeckung von Löchern in den Einzelteilen dieses mal, im optischen System, unsere Firma wählt die HintergrundbeleuchtungsLichtquelle ermittelte; - Kompatibel mit Produkten von verschiedenen Spezifikationen entsprechend der tatsächlichen Situation auf Standort;

- Pneumatische Ablehnung von unqualifizierten Produkten und die Zählung von defekten Produkten können verwirklicht werden;

- Alle Beförderungsteile unserer Produkte benutzen Vakuumunterdruckgurte, um zu garantieren, dass die Produkte, die an der hohen Geschwindigkeit laufen, weglaufen nicht oder fallen.

Kamerainstallationsdiagramm:

Wie gezeigt oben, weil das Produkt ein quadratisches Produkt mit regelmäßigen vier Seiten und Unterseite ist, ist der Bereich, der durch unsere fünf Kameras abgedeckt wird, jede Seiten- und unter.

Teil 3: Empfangen des Teils

Nachdem das Produkt durch die Entdeckungsausrüstung ermittelt wird, trägt es das empfangende Fach angesichts der Besonderheit des Produktes, die Lösung ein, die von unserer Firma in diese Verbindung zur Verfügung gestellt wird, ist das rechteckige Koordinatensystemroboterempfangen:

- Zählend und von qualifizierten Produkten stapelnd;

- Nach dem Abschluss eines Stapels Produkte, kann es aus der stapelnden Station heraus automatisch transportiert werden;

- Kompatibel mit Produkten von verschiedenen Spezifikationen entsprechend der tatsächlichen Situation auf Standort.

• 检测内容

5. Entdeckung des Inhalts

1. Der ganze Satz der Entdeckungsausrüstung umfasst mechanische Teile, elektronische sichtlichhardware und Erfassungssystem-Software. Beide Parteien müssen die Höhe der Fördererlinie vorbestimmen, um das Ausrüstungsankern zu erleichtern vor Ort.

2. Entsprechend dem Bedarf des Endenkunden, wird die Anzahl von den benutzten Kameras und der entsprechende Inhalt der Entdeckung entsprechend dem Bedarf des Endenkunden bestimmt. Die folgende Tabelle ist als nur Referenz.

3. Die Entdeckungsleistung ist, wie folgt:

Nach der Entdeckung des Endprodukts die Zählfunktion kann durchgeführt werden, und die Zählungsgenauigkeit ist 100%.

Entdeckungsausrüstung erfordert regelmäßige Unterhaltsreinigung (Kamerareinigung, etc.) während des Gebrauches, die Ausrüstung selbst produziert nicht Quellen der Sekundärverschmutzung (wie Rückstand, feiner Schaum, etc.).

6. Bildbeispiele:

Abbildung 1-schwarze Flecke auf der inneren Wand der Schüssel

Abbildung 2-schwarze Flecke und Fremdkörper in der Unterseite der Schüssel

Abbildung 3-Löcher in der inneren Wand der Schüssel

Abbildung 4-schwarze Flecke auf dem Innere der Schüssel

Anmerkung: Die oben genannten Proben sind ähnliche Produkte, und die spezifischen Effekte sind als nur Referenz.
