inspektions-Ausrüstungs-Maschine 3D HMI Oberflächenfür Eiscreme-Plastikschale 300pcs/Min

Die Entdeckungsleistung ist, wie folgt:

Inspektionsprinzip

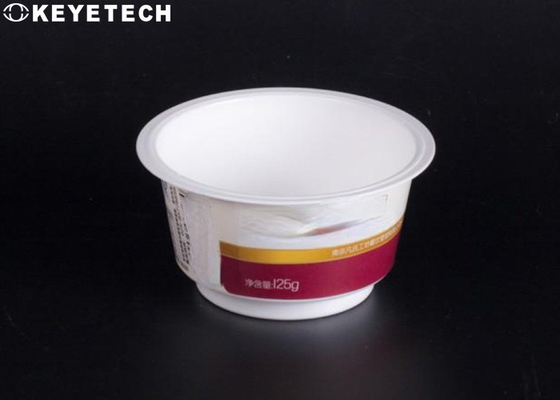

Eiscreme-Plastikschalen werden im Allgemeinen in den Getränkegeschäften, in den heißen und kalten Getränkgeschäften, in den Milchteegeschäften, in den Hotels, in den Restaurants und in den Kaffeestuben benutzt, die Verbraucher mit einer Vielzahl von Eiscremeschalen versehen. Eiscreme ist populär und das Verpacken der Eiscreme hat mehr Aufmerksamkeit von den Verbrauchern erregt. Das Verpacken der Eiscreme ist zu den Benutzern, aber auch zu einer intuitiven Äusserung der Produktqualität nicht nur schön und attraktiv. Im Produktionsverfahren des Verpackens, wegen des Einflusses des Produktionsmaterials und -Produktionsverfahrens, hat die Oberfläche der Schale verschiedene Grade Defekte, wie schwarze Flecke, Ölflecke, gelbe Stellen (verschiedene Farben), Fremdkörper, etc. wegen der verschiedenen Größen von Schalen, die manuelle Entdeckungsgeschwindigkeit ist verhältnismäßig langsam. In diesem Fall können der Entwurf und die Produktion der intelligenten Entdeckung der industriellen Bildverarbeitung durch Keye Tech Handarbeit gut ersetzen und die Entdeckungsgeschwindigkeit verbessern.

Überblick über das Erfassungssystem

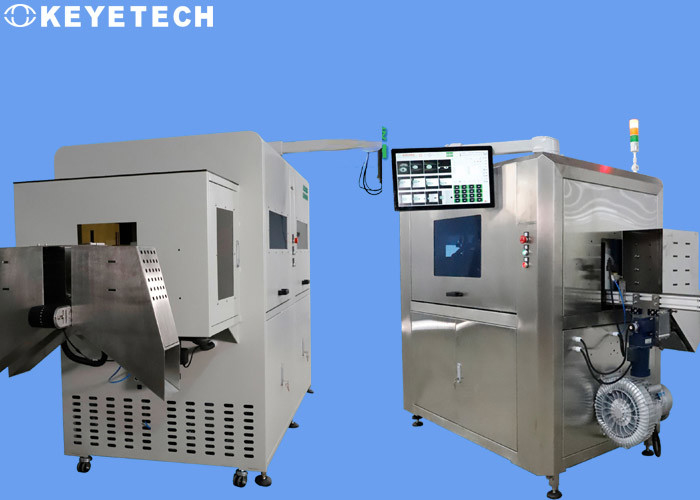

Die Gesamtausrüstung schließt einen Aufzug, einen Raffineur und eine Sichtentdeckungsausrüstung mit ein. Die normale Beförderungsentdeckungsgeschwindigkeit ist 300 Stücke pro Minute. Die Entdeckungsausrüstung wird mit 8 Sätzen der industriellen Kamerasysteme des Hochpixels ausgerüstet, um eine vollständige Auswahl der Defektentdeckung auf dem Auftritt der Plastikschale zu leiten. Es kann auf der Kundenseite unabhängig vereinbart werden und kann mit Fertigungsstraßeausrüstung wie Entstaubung und Desinfektion entsprechend dem spezifischen Produktionsbedarf der Kundenseite ausgerüstet werden.

Nachdem das System probiert ist, wird die Bildverarbeitungs-Software mit dem standardisierten Modell verglichen, um die Eigenschaften der Produkte zu analysieren, und dann werden die guten und schlechten Produkte beurteilt, und die defekten Produkte werden automatisch online beseitigt. Nachdem das Endprodukt ermittelt ist, wird die Zählungsund binning Funktion verwirklicht, und die Zählungsgenauigkeit ist N~ (N+ 10) innerhalb des Bereiches. Die Software öffnet den Beispielvergleichsstandard, und der Betreiber des Kunden vor Ort kann die Vergleichsgenauigkeit steuern und den Genauigkeitsstandard vorwählen, der für ihre eigenen Produktionszustände am passendsten ist, dadurch er steuert er die Defektrate, mit den Eigenschaften der schnellen und genauen Entdeckungs-, einfacher und bedienungsfreundlicheroperation.

Entdeckung des Inhalts

1. In Erwiderung auf die Nachfrage nach Plastikschalen ist dieses mal, der Ausführungsplan unsere Firma, wie folgt:

- Unsere Firma entwirft und konfiguriert 8 Sätze der industriellen Kamerakontrollsysteme, um Defekte in Schalenmund, im Schale outsole, inneren der Unterseite der Schale, im Schalenkörperumfang, in der Schalenkante und in anderen Bereichen zu ermitteln.

- In diesem Plan benutzt unsere Firma einen Aufzug und einen speziellen Raffineur für den materiellen Fertigungsmechanismus. Wegen der speziellen Situation der Schale, kann die Wasserfallart SchalenRaffineur nicht benutzt werden. Nachdem die Probe ermitteln, kann die fallende Behälterart SchalenRaffineur unter der Voraussetzung der Gewährleistung der Qualität auch benutzt werden. Erzielen Sie Hochgeschwindigkeitsoperation.

 Das schematische Diagramm der Kamerainstallationsstation ist, wie folgt:

Die Entdeckungsausrüstung muss (wie Förderbandreinigung, Kamerareinigung, etc.) während des Gebrauches regelmäßig instand gehalten werden und gesäubert werden. Die Entdeckungsausrüstung selbst verursacht Sekundäremittenten (wie Rückstand, feiner Schaum, etc.) nicht zu den ermittelten Proben.

Systemzusammensetzung

1. Mechanisches Teil

Das Getriebeteil ist die Kernkomponente des Systems, das alle Übertragungseinrichtung und elektronische Hardware trägt.

2. Elektronisches Hardware-Teil

Das elektronische Hardware-Teil umfasst industrielle Kameras, industrielle Linsen, Lichtquellen, Auslöser, Magnetventile (weisen Sie Abfall) zurück, die elektrischen Schaltkästen des Systems (verantwortlich für elektrische und logische Steuerung), die DreiFARBwarnlichter und die 17-Zoll-Touch Screens.
