Elektrische Ventilatorflügel-industrielle Kontrollsysteme aoi Geräte ODM für Defekt-Entdeckung

3, Inspektionsbereich

Inspektionsproduktbeschreibung

Mit der Popularität von Elektrogeräten, mehr und mehr benutzen Häuser und Büros Elektrogeräte. Als Komponente von Elektrogeräten, spielen die Ventilatorflügel von Elektrogeräten eine Schlüsselrolle in den Elektrogeräten. Der Ventilatorflügel ist ein Werkzeug für das Abkühlen und das Zerstreuen von Hitze in den Elektrogeräten. Er kann die Elektrogeräte während des Gebrauches schützen und die Drahtburnouts und -feuer verhindern, die indem er verursacht werden, überhitzt.

Inspektionsbereich

1 die Ventilatorflügeleinsätze sind in die korrekte Richtung installiert und werden nicht durch Harz bedeckt. (Die falsche Richtung des Einsatzes veranlaßt den Kunden, nicht imstande zu sein zu installieren)
2. Die Zahl- und Textgüsse auf dem Fanblatt-Fanherzen sind komplett (Der unvollständige Guss auf dem Ventilatorflügel werden defektes dem Aussehen nach gehalten)
3. Der DENSO-Guss und das Rotationskennzeichen auf dem Fanblatt-Fanherzen sind komplett (Unvollständige Güsse und Rotationskennzeichen auf dem Ventilatorflügel werden defektes dem Aussehen nach gehalten)
Sprünge 4.No, Schrumpfung und Grate auf außerhalb des Führungslochs auf dem Fankern (Solche Defekte verkürzen die Nutzungsdauer der Ventilatorflügel)
5. Kein Weiß werden, Auslandsangelegenheit und füllenden Grate auf der Front und zurück des Ventilatorflügels (Solche Defekte verursachen armseliges Aussehen und hohe dynamische Balance)
6. Kein Brennen, unzulängliche Füllung, Stöße und Grate an den Harzgelenken des Außenrings des Ventilatorflügels. (Solche Defekte verursachen armseliges Aussehen und hohe dynamische Balance)
7. Keine Krise innerhalb der Ausstoßenposition des Ejektorstiftes auf dem Fankern (Solche Defekte verursachen armseliges Aussehen und hohe dynamische Balance)

Allgemeiner Status des Erfassungssystems

Die Gesamtausrüstung integriert mechanische Mechanismen, optische sichtlichhardware und Erfassungssystem-Software. Die normale Entdeckungsgeschwindigkeit ist 4 pro Minute (weil die Ausrüstung Zweikanal ist, ist diese Geschwindigkeit die Geschwindigkeit der zwei Kanäle zusammen), und die Ausrüstung kann Betriebsstunden 7*24 verwirklichen, die erheblich Produktions-Leistungsfähigkeit verbessert.

Elektrische Ventilatorflügelinspektionsausrüstung, mit 14 Sätzen der industriellen Kameras des Hochpixels, Doppelstationsinspektion, umfassende Inspektion von Ventilatorflügelauftrittdefekten. Nachdem das System Beispielbilder sammelt, wird die Bildverarbeitungs-Software mit standardisierten Proben verglichen und analysiert, um die guten und defekten Produkte zu bestimmen. On-line-Warnung für defekte Produkte, Zählfunktion kann nach der Endproduktentdeckung verwirklicht werden und Genauigkeitsrate zählen, ist 100%. Die Software öffnet den Beispielvergleichsstandard, und der Betreiber auf der Kundenseite kann die Vergleichsgenauigkeit steuern und den Genauigkeitsstandard wählen, der für ihre eigenen Produktionszustände am passendsten ist, dadurch er steuert er die Defektrate.

Inspektionsbereich

1, der ganze Satz der Inspektionsausrüstung schließt mechanische Teile, elektronische sichtlichhardware und Kontrollsystem-Software ein. Beide Parteien müssen die Höhe der Fördererlinie vorbestimmen, um den Maschinenanschluss zu erleichtern vor Ort.

2, diese Ausrüstung muss die Anzahl von und den entsprechenden Inspektionsinhalt bestimmen den entsprechend den abschließenden Anforderungen des Kunden verwendet zu werden Kameras. Die folgende Tabelle ist als nur Referenz.

4, die Zählfunktion können verwirklicht werden, nachdem das Endprodukt kontrolliert ist und die Zählungsgenauigkeitsrate 100% ist.

5, das Testgerät muss während des Gebrauches regelmäßig instand gehalten werden und gesäubert werden (wie Förderbandreinigung, Kamerareinigung, etc.). Das Testgerät selbst verursacht Sekundäremittenten (wie Rückstand, feiner Schaum, etc.) nicht zu den geprüften Proben.

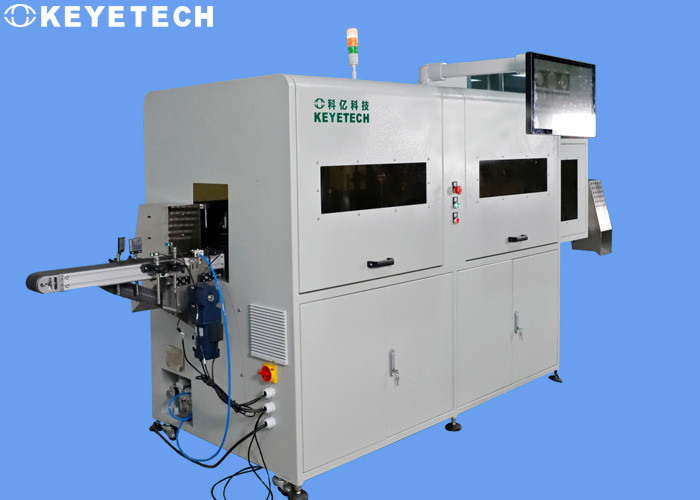

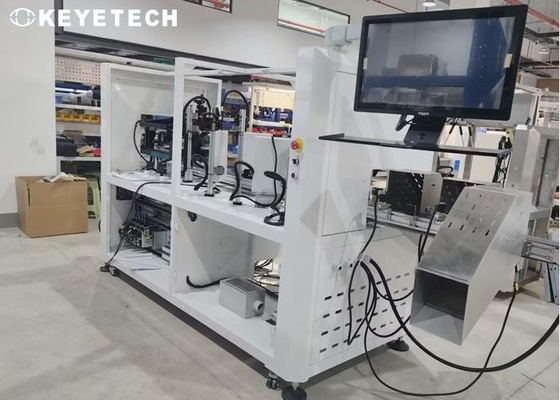

6, schematisches Bild der Ausrüstung

• Ø die Ausrüstung hat einen unabhängigen mechanischen Strukturrahmen, und der Operationstisch hat eine Schutzhaube (Plexiglas oder Kohlenstoffstahl sprühten Material), zum von Sicherheit während der Operation der Ausrüstung sicherzustellen.
• Ø alle externen Motoren und andere Komponenten der Ausrüstung haben Schutzmaßnahmen
• Ø die Ausrüstung wird mit zwei Notausschaltern, ein Schlüssel ausgerüstet, um die Ausrüstung zu stoppen.
• Ø die Ausrüstung verwendet Zweiphasenenergie 220v, und die Ausrüstung wird während der Installation und der Entstörung geerdet, um Ausrüstungsdurchsickern zu verhindern
•
• Operationsmodul
• Unsere Ausrüstung Ø nimmt Zweikanalentdeckung an, die bedeutet, dass sie zwei Arten Produkte gleichzeitig ermitteln kann.
• Ø die Ausrüstung wird manuell abgeschlossen, die bedeutet, dass der Input der Ausrüstung manuell an der Inspektionsstation gesetzt wird und dann die Ausrüstung, nachdem die Produktinspektion abgeschlossen ist, das Produkt wird herausgenommen angestellt wird und das Produkt entsprechend dem Prüfergebnis verarbeitet wird.
• Person Ø eins schließt alle Verfahren der Ausrüstungsoperation und -Be- und Entladung ab.
