Anweisungen für die Inspektion von Arzneimittelverpackungen für PE-Flaschen

Anleitung zur Inspektion von Arzneimittelverpackungen für PE-Flaschen

Unsere Vorteile

Inspektionsprinzip

Um Verpackungsfehler zu vermeiden, müssen Hersteller von Produkten sicherstellen, dass jede Durchstechflasche mit der richtigen Dosis und dem richtigen Typ verpackt ist und dass die Durchstechflasche ordnungsgemäß verschlossen ist. Auch wenn dieser Schritt abgeschlossen ist, muss das letzte Fläschchen mit dem Inhalt zusammen mit der entsprechenden Beilage in die richtige Schachtel gelegt werden.

Um diese Aufgabe zu erfüllen, verwenden Verpackungshersteller in der Regel Kartonieranlagen. Mit der Kartoniermaschine werden die Medikamentenflaschen mit Medikamenten in den Verpackungskarton gelegt und die korrekten Medikamentenanweisungen in den Verpackungskarton gelegt. Vor Abschluss dieser Aufgabe muss überprüft werden, ob die richtige Schachtel und die richtigen Einsätze auf der Verpackungsmaschine platziert wurden, und dann muss der Vorgang des Einsetzens der Fläschchen und Einsätze in die Kartons durchgeführt werden. In dieser Phase muss die Maschine auch überprüfen, ob das Fläschchen und die Anweisungen vorhanden sind, bevor der Karton für den endgültigen Versand versiegelt wird.

Einzelheiten zur Inspektion

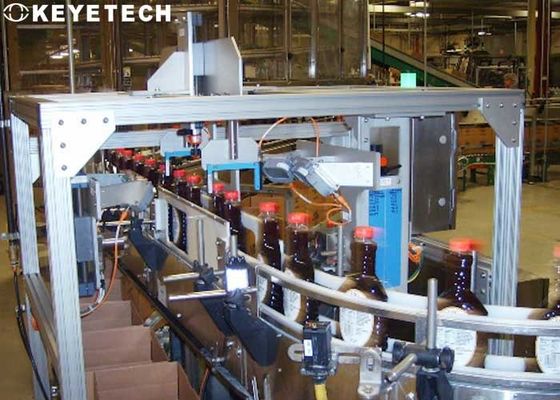

• Die Fläschchen werden über das Förderband transportiert und gelangen mit einer Geschwindigkeit von 100/min in die Kartoniermaschine. Der flach aufgelegte Verpackungskarton wird durch den Saugmechanismus automatisch geöffnet und die Bildgebung erfolgt durch das zusammengebaute Bildverarbeitungssystem. Bestimmen Sie den Code im interessierenden Bereich auf der Box und übertragen Sie die Informationen dann über die Schnittstelle der Kamera an die SPS. In der SPS wird der tatsächlich fotografierte Code mit dem bekannten korrekten Code verglichen und festgestellt, ob der Erkennungsschritt qualifiziert ist.

• Mit der zweiten Kamera wird der Code auf der Einlage erfasst und diese Information ebenfalls über die Schnittstelle an die SPS übermittelt. Nachdem dieser Inspektionsschritt abgeschlossen ist, werden die Fläschchen mithilfe eines mechanischen Nockenmechanismus vom Förderband aufgenommen und zusammen mit den Anweisungen in die Verpackung gelegt. Nachdem das Fläschchen in den Karton gelegt wurde, geht der Karton als nächstes zu einem zweiten Kontrollpunkt, um zu überprüfen, ob sowohl das Fläschchen als auch die Anweisungen vorhanden sind. Beim zweiten Kontrollpunkt wird die Kamera über der geöffneten Kiste platziert. Die von der Kamera erfassten Bilddaten werden dann an den Host-Computer übertragen, wo eine Bildverarbeitungssoftware ermittelt, ob das Fläschchen und die Anweisungen vorhanden sind.

• Die Analyseergebnisse werden von der Kamera an die SPS übertragen und erneut mit bekannten Pass/Fail-Kriterien verglichen. Die Kartons werden über ein Förderband transportiert, wobei dann jedem Karton Informationen wie der Code des Kartons, Anweisungen und ob die Verpackung und Anweisungen korrekt verpackt sind, zugeordnet werden können. Dann wird die SPS verwendet, um den Luftzylinder anzutreiben, um die qualifizierten Verpackungskartons vom Förderband zu schieben und gleichzeitig die nicht qualifizierten Verpackungskartons zur Recyclingstation zu schicken.

Ausstattungsmerkmale

1. um die Anwesenheit oder Abwesenheit des Ziels zu erkennen;
2. Prüfen Sie, ob die Bedienungsanleitung fehlt;
3. Bestimmen Sie die Position und Richtung des untersuchten Objekts.
4. Eine dynamische Online-Erkennung kann realisiert werden, und das inspizierte Objekt muss nicht bleiben;
5. Die Erkennungsgenauigkeit ist einstellbar;
6. Erkennungsgeschwindigkeit: Die Kameraerfassung bis zur Anzeige des Erkennungsergebnisses wird innerhalb von 150 ms gesteuert, und die gesamte Erkennungsgeschwindigkeit hängt auch von der Übertragungsgeschwindigkeit der Pipeline ab.
7. Konvertieren Sie die erkannten Probleme in Zeichen und speichern Sie sie in der EXCLE-Datei, was für die Datenverarbeitung und den Druck praktisch ist. Wenn das System Qualitätsprobleme erkennt, gibt es Warnungen, Ablehnungen oder andere Kontrollsignale aus, und NG-Bilder können zur einfachen Anzeige gespeichert werden;
8. Das System verfügt über eine Selbstlernfunktion und der Lernprozess ist einfach zu bedienen;
9. Das System hat die Funktion der Kommunikation zwischen lokalen Netzwerken.
