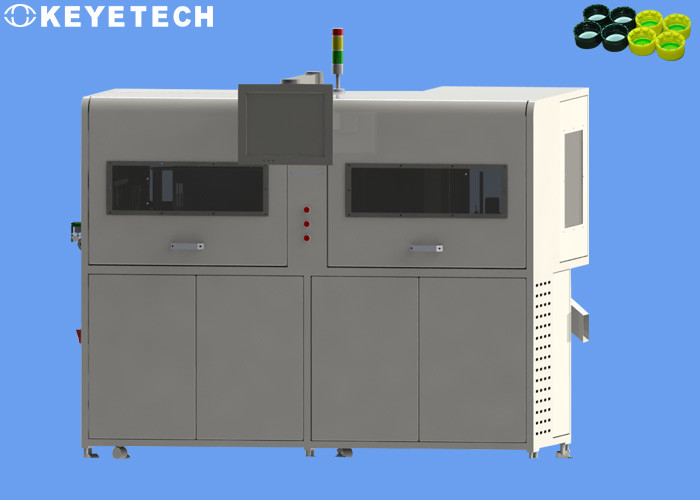

28 mm 1810 pco Sichtprüfsystem für Kappenverschlüsse mit HD-Bildschirm

Inspektionsdetails

Inspektionsprinzip

Unabhängige Inspektion mit zwei Stationen, vier Kameras im Winkel von 90 ° zueinander nehmen Bilder von der Seite auf, um die Seitenwand des Flaschenverschlusses zu inspizieren, und eine einzelne Kamera nimmt Fotos von oben nach unten auf, um die Oberseite des Verschlusses zu inspizieren, wodurch ein 360 ° -Voll erreicht wird -View-Inspektion, wodurch die durch die Fisheye-Objektivfrage verursachte Verzerrung beseitigt wird.Durch den Encoder-Triggermodus werden die NG-Blasports (defektes Produkt) der beiden Stationen zu einem Blasport mit den aufgezeichneten Daten des Encoders zusammengeführt, um sicherzustellen, dass das Gerät ohne externe Störungen mit hoher Geschwindigkeit laufen kann.

Inspektionslösungen

1. Verhindern Sie Verzerrungen und realisieren Sie eine 360 ​​° -Vollbilderkennung
Eine einzelne Kamera nimmt Bilder von oben nach unten auf, um die Oberseite der Abdeckung zu erkennen, die mechanische Struktur ist einfach und die Kameralichtquelle ist einfach zu installieren.

2. Störungen eliminieren und präzise auslösen (Fotografieren)
Stellen Sie zunächst durch Optimierung des Softwareprogramms und Upgrade der Hardwarekonfiguration sicher, dass die Leistung des Erkennungsteils den Anforderungen entspricht.Anschließend wird die Triggerposition durch die Encoder-Triggerfunktion des Bildverarbeitungssystems der FH-Serie vorgerückt, um die Trennung der Triggerposition und der Aufnahmeposition zu realisieren, wodurch nicht nur die Interferenz von optischem Rotlicht beseitigt, sondern auch präzise realisiert werden kann Auslösen (Fotografieren) bei unterschiedlichen Geschwindigkeiten .

3. Genaue Beseitigung von NG (defekte Produkte)
Es gibt zwei Schlüsselfaktoren, die die Ablehnung von NG (defektes Produkt) beeinflussen:

1. Der Standort der Kamera und der Einbauort des Blasventils L
2. Blasdauer T

Unabhängig davon, welcher Wert der beiden Schlüsselfaktoren (L und T) abweicht, kann es zu Fehlblasen, übermäßigem Blasen oder falschem Blasen kommen.Daher wird durch die Encoder-Triggerung die Encoder-Position von NG (defektes Produkt) von der SPS aufgezeichnet, und dann werden die Parameter in Verbindung mit der Maschinenschnittstelle geändert, um eine präzise Ablehnung zu erreichen (es wird durch das Blasventil abgeblasen).

Vorteile des Systems

• KI-Algorithmus: hohe Stabilität, Anpassung an Umgebung und Hintergrundstörungen;Verschiedene Fehlermuster können nach dem Training automatisch identifiziert werden
• Datenisierung: Unabhängige Datenbank, Speichern mehrerer Proben, Analysieren von nicht guten Produkten und Aufbewahren des Verlaufs
• Multi-Orientierung: 360 ° umfassende innerhalb und außerhalb der Proben
• Hohe Präzision: Die Erkennungsgenauigkeit kann hoch sein
• Modularisierung, kann die Erkennungsfunktion entsprechend den tatsächlichen Bedürfnissen des Kunden flexibel erhöhen oder verringern
• Einfach zu bedienen: Es ist einfach zu bedienen und leicht zu warten
• Sicherheit: Herstellung von medizinischem Material, vollständig kompatibel mit der Produktionsumgebung für medizinisches Zubehör
