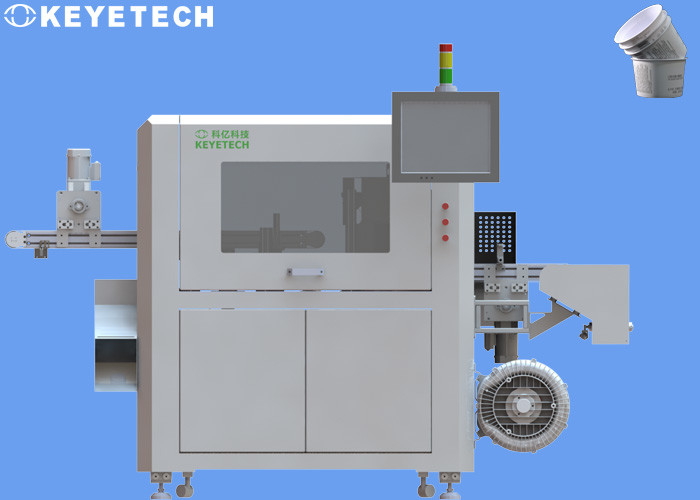

21 Zoll Touch Screen Ai-Kontrollsystem für Papierschalen-Oberflächenfehler-Entdeckung

Ai-Kontrollsystem für die Papierschale

Die Testkriterien sind, wie folgt: Prüfungsrichtlinie

1. Inspektions-Gegenstand

Mit der Verbesserung der Lebensstandards der Leute, sind Papierschalen eine Notwendigkeit in den Leuten ' s-Alltagsleben geworden, und Leute jagen mehr und mehr gute Lebensqualität. Anforderungen. Obgleich es Stützart anti-verbrennende Papierschalen und Wellpappeschalen gibt. Jedoch sind die Kosten hoch, ist Wasserdurchsickern einfach, ist das Druckverfahren begrenzt, ist das Produktionsverfahren komplex, ist die Steifheit arm, ist der Druckeffekt schlecht, und die Papierschalen werden leicht zusammengedrückt, wenn man die Schalen stapelt. Die Papierplastikschale überwindt die oben erwähnten Mängel in der früheren Kunst und liefert eine Papieranti-verbrennungsunterstützung verstärkte wärmeisolierende Schale, die Wärmedämmung, die anti-Verbrennung, wasserundurchlässigen, Antipressungsschüsselschutz, gute Steifheit, Materialersparnis, etc.-Zweck erzielt.

2. Inspektionsprinzip

Durch das ankoppelnde Beförderungsgerät (die Papierplastikschale muss Ertrag in einer Gerade mit dem Mund sein aufrecht, und der Produktabstand muss über dem Radius des Schalenmunds gehalten werden), sind die Produkte stabil und der Pfleger, der zu einer spezifischen Station transportiert wird, und dann überschritten durch das industrielle mittelt die Kamera das gefangengenommene Hochpixelbild der Probe der Bildverarbeitungs-Software über. Nach Systemanalyse bestimmt sie die guten und schlechten Produkte und steuert die entsprechenden pneumatischen Komponenten, um die schlechten Produkte zu entfernen und sammelt schließlich qualifizierte Produkte.

Die Software öffnet den Beispielvergleichsstandard, und das Produktionspersonal an der Kundenseite kann die Vergleichsgenauigkeit steuern und den passendsten Genauigkeitsstandard für ihre eigenen Produktionszustände vorwählen, dadurch es steuert es die Defektrate.

In der tatsächlichen Inspektion wegen des Einflusses des kritischen Schwankungszustandes der Daten von einigen Inspektionseinzelteilen, führt es zu eine bestimmte Wahrscheinlichkeit der falschen Inspektion des Produktes, das durch die Parametereinstellung der Systemsoftware justiert werden kann, um den tatsächlichen Inspektionseffekt zu erzielen. Anmerkungen:

 Schwarze Flecke, Flecke, Haar, Verunreinigungen (verschiedene Farben) werden entsprechend dem Entdeckungsindex des schwarzen Flecks analysiert und verarbeitet. Der Kontrastunterschied dieses grauen Wertes sollte als 40 größer sein, die effektiv ermittelt werden können. Wenn die Probe transparente Ölflecke oder hellfarbige schwarze Flecke hat und der graue Wertkontrastunterschied (unter 40) niedrig ist, kann der erwartete Entdeckungseffekt nicht erzielt werden.

 In Betracht der komplexen Struktur des Produktes, in der tatsächlichen Inspektionsanwendung, es gibt möglicherweise ein sehr kleines Entdeckungstotgebiet im Überschneidungsbereich der Struktur in der flachen Linsendarstellung, und das Bild kann nicht in diesem Totgebiet gesammelt werden, also kann es nicht effektiv ermittelt werden.

2, Kamera-Anweisungen:

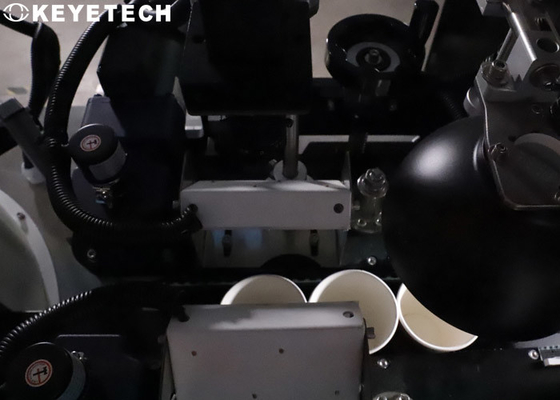

Für die Fläche des Schalenmunds, installieren Sie einen Satz der industriellen Kamera direkt über dem Produkt, und benutzen Sie ihn mit der sichtlichlichtquelle, um die flachen Bilder des Schalenmunds, der inneren Wand der Schale und der Unterseite der Schale für Analyse und die Verarbeitung zu sammeln.

Im äußeren Seitenbereich des Schalenkörpers, da die Höhe des Schalenkörpers die Breitenstrecke einer einzelnen Kamera übersteigt, ist es notwendig, den Schalenkörper in zwei Teile unterzuteilen: obere und unterere Teile, jedes Teil nimmt einen Ringplan von 4 Sätzen Kameras, insgesamt 8 Sätze Kameras, die mit der sichtlichlichtquelle benutzt werden, sammeln die Bilder der äußeren Seite des Schalenkörpers für Analyse und die Verarbeitung an.

Auf der äußeren Unterseite der Schale, wird der Mund des Schalenkörpers durch den Vakuumaufnahmegurt verschoben, und ein Satz industrielle Kameras ist direkt unter das Produkt installiert, das mit der sichtlichlichtquelle benutzt wird, um die Bilder der äußeren Unterseite der Schale für Analyse und die Verarbeitung zu sammeln.

3. Nachdem die Papierplastikschale ermittelt ist, kann die Zählfunktion verwirklicht werden. Die Entdeckungsausrüstung muss während des Gebrauches regelmäßig instand gehalten werden und gesäubert werden (wie Förderbandreinigung, Kamerareinigung, etc.).

4. Bildgefangennahme
