Digital-Bildverarbeitungscd-kamera-Sichtprüfungs-Maschine für Aluminiumplatte

Digital-Bildverarbeitungscd-kamera-Sichtprüfungs-Maschine für Aluminiumplatte

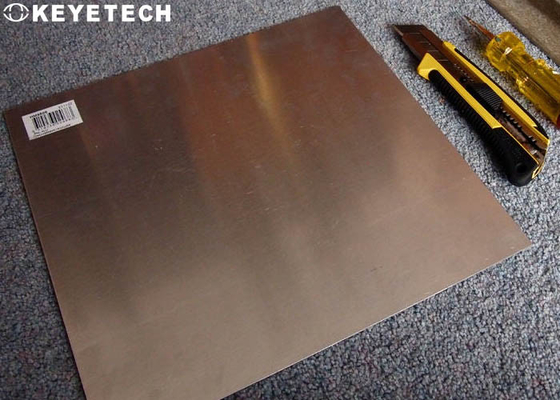

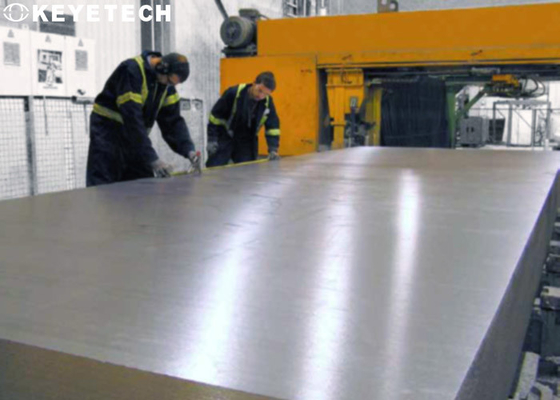

Mit der schnellen Entwicklung der Aluminiumverfahrenstechnik, sind hohe Mehrwertanodisierungsmaterialien, CTP-Brettbasis, Aluminium für Knallspitzendosen und Automobilblätter die Hauptprodukte von verschiedenen AluminiumVerarbeitungsanlagen des blattes und des Streifens geworden. Jedoch ist die Prüfmethode, die auf dem menschlichen Auge für Oberflächenbeschaffenheit beruht, lang nicht imstande gewesen, den Bedarf von neuen Formen der Echtzeitüberwachung, der on-line-Frühwarnung, der Defektanalyse und der Endproduktklassifikation an der Hochgeschwindigkeitsproduktion zu erfüllen. Zu diesem Zweck muss ein System der industriellen Bildverarbeitung für Realzeit- und genaue Überwachung der Oberflächenbeschaffenheit eingeführt werden, um die Qualitätsinspektionsfähigkeit von Hochpräzisionsaluminiumstreifen sicherzustellen. Das Aluminium (Platte, Streifen, Folie) OberflächenfehlerErfassungssystem wird in zwei Teile unterteilt: Hardware-Struktur und Software-System.

Prüfmethoden

Das CCD-Signal, das synchron durch den Kodierer übertragen wird, wird zuerst durch die Gaspedalkarte aufbereitet, um das Signal weiter zu erhöhen, und ein Bild dann Endlosformular. Die Aufbereitung umfasst: unter Verwendung Fourier-Analyse das Signal denoising und justieren die Helligkeit und den Kontrast des Bildes, der Kantenaufsteilung und des Glatt machens der Entstörung. Die Anpassung von Intensität und von Kontrast erhöht den Kennwert des Bildes und ist einfach zu identifizieren. Kantenaufsteilung stellt die Bildgrenze von der Unschärfe klar, und es ist einfach, die Größe und die Form des Defektes zu definieren. Der glatt machende Filter nimmt die mittlere Filtration, die den Störimpuls und die Punkt ähnlichen Geräusche gut unterdrücken kann, an und kann die Randinformationen gleichzeitig besser konservieren.

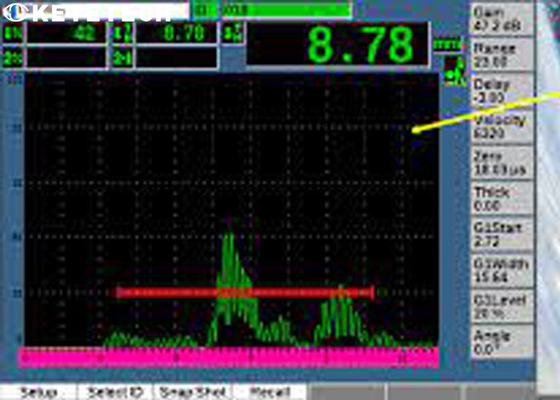

Nachdem die Grayscaleanalyse abgeschlossen ist, wird das Signal zum System der automatischen Identifizierung überreicht. Das System der automatischen Identifizierung wird mit einer Strecke der erwarteten Kennwerte für jede Art hexidine Defekt basiert auf allgemeinen Defekten auf der Oberfläche des Aluminiumblattes ausgerüstet. Während der Inspektion, vergleicht das Identifizierungssystem, wie gut die Signaleigenschaften die definierten Defektarten zusammenbringen und, sobald bestätigt, die Anzeige auslöst. Wenn Defekte gefunden werden, kann synchrone Markierung durchgeführt werden, und die Oberflächenbeschaffenheit der ganzen Rolle des Aluminiumblattes kann geordnet werden, um komplette Daten der Oberflächenbeschaffenheit der ganzen Rolle des Aluminiumblattes zu erhalten.

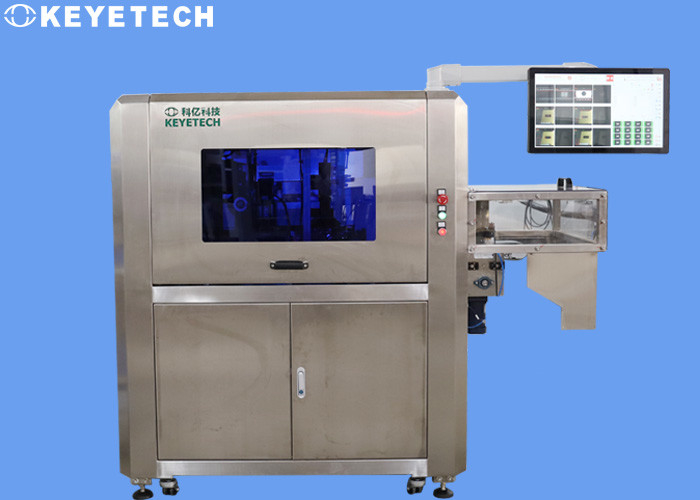

Ausrüstungsüberblick

- On-line-Hochgeschwindigkeitsentdeckung, verbessern Entdeckungs-Leistungsfähigkeit und Genauigkeit, verringern menschliche Kosten.

- genaue Identifizierung der industriellen Kamera des Hoch-Pixels, die Anzahl von Kameras ist, genaue 0.1mm, Geschwindigkeit kann entsprechend den Entdeckungsanforderungen besonders angefertigt werden entworfen.

- Kompatibel mit mehrfachen Spezifikationen, Kosteneinsparungen.

- Führen Sie on-line-Entdeckung durch und schließen Sie für behinderte Gabeldefekte aus: schwarze Flecke, Farbunterschied, Verunreinigungen, Abstände, Rückstände des Materials, Deckungen, Blasen, Lufthohlräume, Deformation, Stärke, Größen, etc.

Hardware&software

1)Die Hardware-Struktur umfasst die Lieferung der IntensitätsbeleuchtungsLichtquelle, der CD-Kamera, des Bilderwerbs und des Verarbeitungssystems, des Datenschnittstellensystems, des Systemservers, des Datenservers und der Scheibenreihe.

• IntensitätsbeleuchtungsLichtquelle ist ein wichtiger Teil des gesamten Oberflächenkontrollsystems. Die Intensität der Lichtquelle löst die Schwierigkeit des Signalerwerbs für die CD-Kamera, die durch die raue Umwelt verursacht werden und der verbreiteten Emission, die durch die Oberflächenrauigkeit der Aluminiumplatte verursacht wird. Eine HalogenLichtquelle mit starkem Eindringvermögen sollte auf der Warmwalzenmühle verwendet werden, und eine Lichtquelle LED mit gleichmäßig Streulicht sollte auf dem Raffineur verwendet werden.
• Die Kamera nimmt Kanada-dalsa Hochgeschwindigkeits-CCD-Zeilenkamera an. Die Kamera benutzt Linie Scannentechnologie, um die Oberfläche des Aluminiumstreifens ununterbrochen zu scannen und kann die Signalspurhaltung von bis 20.000 Linien pro zweite abschließen.

2)Das Software-System wird aus einer Reihe Software mit starken Bildfunktionen im Fensterrahmen verfasst. Es schließt Netzbetriebüberwachungsmodul, Qualitätsmangelerwerbsmodul, Bildqualitätssekundärverarbeitungsmodul, Systemrealzeitanzeigenmodul, Bericht und ordnendes Modul mit ein.

Kundendienst

Die Firma hat ein komplettes Team des technischen Services und schnellen einen Wartemechanismus und hat Spezialisten des eingeweihten Services für jeden Kunden, der technische Beratung und Fehlerberichte von den Kunden jederzeit empfangen kann. Und schnelle Antwort zu den Kundennotn- sicherstellen, um zu garantieren dass Kunden zufriedenstellenden Service empfangen. Während des epidemischen oder wegen der speziellen Gründe, wenn Nachverkaufsingenieure nicht imstande sind, den Standort zu erreichen, kann der Service-Center Kundenausrüstung auf die Fehlersuche und technische Beratung entfernt einstellen.

Nachdem die Ausrüstung in der Kundenseite ankommt, kommt der Nachverkaufsingenieur in der Zeit, Geräteeinbau, die Beauftragung und Operationstraining durchzuführen an. Die Produktqualität der ganzen Maschine ist nachweisbar, und der Qualitätsgarantiezeitraum ist von Annahmetag 1-jährig. Im Falle der nicht menschlichen Störungen während des Garantiezeitraums, kommen Nachverkaufsingenieure schnell im Standort an oder stellen Fernanleitung für freie Wartung zur Verfügung.
