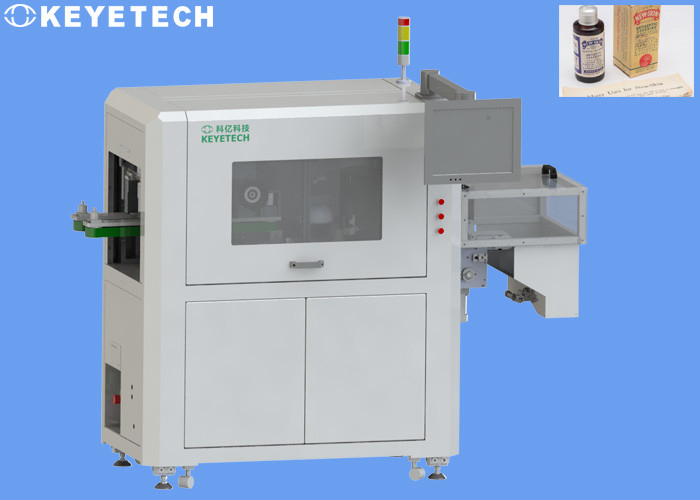

Sichtprüfungs-Maschine für Medizin-Verpackungs-Gesundheitswesen-Industrie

Unsere Vorteile

Markthintergrund

Um Fehler des pharmazeutischen Verpackens zu beseitigen, müssen Arzneimittelhersteller garantieren dass jede Phiole in der korrekten Dosierung und in der Art verpackt wird und dass die groben Phiolen richtig versiegelt werden. Selbst wenn dieser Schritt abgeschlossen wird, muss die abschließende Phiole, welche die Droge enthält, in den korrekten Kasten zusammen mit dem relevanten Drogeneinsatz gelegt werden.

Um diese Aufgabe zu erfüllen, benutzen pharmazeutische Hersteller normalerweise Kartoniermaschinenausrüstung. Die Kartonierungsmaschine wird benutzt, um die Phiolen zu setzen, welche die Medizin in die verpackenden Kästen, zusammen mit den korrekten Medizinanweisungen in die verpackenden Kästen enthalten. Vor dem Abschluss dieser Aufgabe, prüfen Sie, ob der korrekte Kasten und die korrekten Drogeneinsätze auf die Verpackmaschine gesetzt worden sind, und führen Sie dann die Operation der Platzierung der Phiolen und der Einsätze in die Kartone durch. Gegenwärtig muss die Maschine auch überprüfen, dass die Phiole und die Anweisungen anwesend sind, bevor der Kasten für abschließendes Verschiffen versiegelt wird.

Inspektionsdetails

1.vials werden entlang das Förderband übermittelt und die Kartoniermaschine mit einer Geschwindigkeit von 100/min. kommen. Der Verpackenkasten, der gesetzt wird, flach ist sich öffnete automatisch durch den Saugmechanismus, und ist- abgebildet durch das zusammengebaute Visionssystem. Unter Verwendung der KVIS-Visions-Software wird der Drogencode im Interessengebiet auf dem Verpackenkasten bestimmt, und dann werden die Informationen dem PLC durch die Schnittstelle der Kamera übermittelt. Im PLC wird der tatsächliche fotografierte Drogencode mit dem bekannten korrekten Code verglichen, und es wird bestimmt, ob der Entdeckungsschritt qualifiziert wird.

2, unter Verwendung einer zweiten Kamera, der Drogencode auf dem Drogeneinsatz wird, diese Informationen wird übertragen auch auf den PLC über die Schnittstelle gefangen genommen. Nach dem Abschluss dieses Schrittes der Inspektion, werden die Phiolen vom Förderer unter Verwendung eines mechanischen Nocken-ansässigen Mechanismus ausgewählt und gesetzt in den Kasten zusammen mit den Anweisungen.

3.After die Phiole wird in den Kasten gelegt, geht der Kasten als nächstes zu einem zweiten Kontrollpunkt, zu überprüfen, dass die Phiole und die Anweisungen anwesend sind. Am zweiten Kontrollpunkt wird die Kamera über den offenen Kasten gesetzt. Die Bilddaten, die durch die Kamera gefangen genommen werden, werden dann dem Host-Computer übermittelt, in dem Software der industriellen Bildverarbeitung bestimmt, ob die Phiole und die Anweisungen anwesend sind. Danach werden die Ergebnisse dieser Analyse von der Kamera auf den PLC übertragen und verglichen wieder mit den bekannten Durchlauf-/Ausfallungskriterien.

Die Sätze werden entlang ein Förderband übermittelt, während dessen der Drogencode, -anweisungen und -informationen des Satzes an, ob der Satz und die Anweisungen richtig verpackt werden mit jedem Satz dann sein können. Dann wird der PLC benutzt, um den Luftzylinder zu fahren, um die qualifizierten Verpackenkästen vom Förderband hinauszuschieben, und gleichzeitig die unqualifizierten Verpackenkästen zur Wiederverwertungsstation zu schicken.

System der Sichtprüfung 4.KEYE kann den Bedarf von verschiedenen Aspekten erfüllen, und es erfüllt auch verschiedene Kundenanforderungen für Tablettenqualitätsinspektion. Es wird vom PVC-Kompressionsformteil gemacht und aus 4 Stücken des Medizinbrettes besteht. Bei der Prüfung, sollten 4 Bretter gleichzeitig geprüft werden, und die 4 Bretter sollten in zwei linke Bretter und zwei rechte Bretter unterteilt werden. Nachdem man den Phasenerwerb ausgelöst hat, wird das Entdeckungsergebnis auf dem Touch Screen angezeigt. Das System speichert die Entdeckungsergebnisse 31 Drogenbretter und schickt sie dann zum PLC zusammen, und steuern dann den Zylinder, um für die Zurückweisung der schlechten Bretter verantwortlich zu sein.

Schlüsseltechnologie

Unsere Firma wählt das späteste KVIS-Sichtprüfungssystem, die Plattform mit.einschließt 5 bedeutende Module, intelligentes Lernen, geometrisches Maß, die Verbindungsstückentdeckung und bringt Entdeckung, Entdeckungsalgorithmus in Position. Das Entdeckungsalgorithmusmodul schließt 15 grundlegende Werkzeuge mit ein: Flankenerkennungsklasse, Tupfenmaß, Größenmaß, Formzusammenbringen, Neigungsmaß, Farbmessung, Bereichsmaß, Helligkeitsmaß, etc.

Die Produkte haben offensichtliche Vorteile auf den Gebieten der Fleckentdeckung, des geometrischen Maßes, der Farbanerkennung, der intelligenten Anleitung und der Positionierung und der Formdefekte) als Lösung. EMVP-Reihenvisionssysteme beruhen auf ihren modernen Visionsfähigkeiten und ihrer überlegenen Haltbarkeit, um Herstellern weltweit, zu helfen Produktivität zu erhöhen, Produktqualität sicherzustellen und Produktionskosten zu verringern. Dieses System ist eins der wenigen Visionssysteme auf dem Markt, der funktionelle Standards der Wirtschaftszweigebene zur Verfügung stellen kann.
