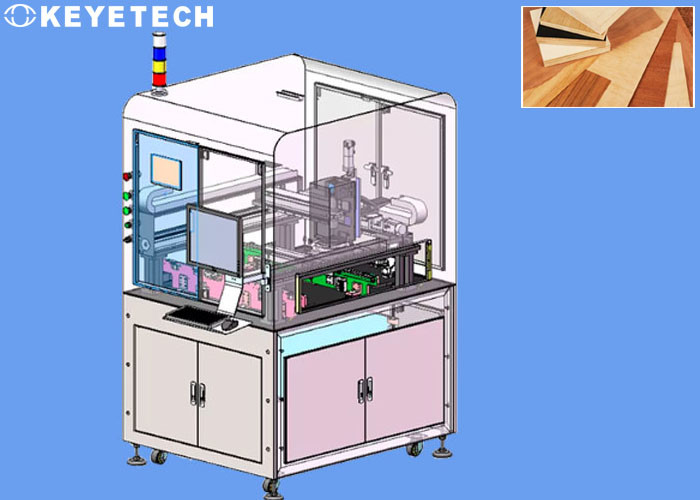

Platten-Oberflächenbeschaffenheit, die Maschine mit vollem automatischem Kontrollsystem überprüft

Platten-Oberflächenbeschaffenheit, die Maschine mit vollem automatischem Kontrollsystem überprüft

Technische Standards:

System-Überblick
Die Oberflächenbeschaffenheit des Blattes ist einer der wichtigen Indikatoren der Produktqualität, und es ist auch ein Ausdruck vieler Produktfehler. Die Notwendigkeit und die Bedeutung seiner Entdeckung sind selbstverständlich. Oberflächenfehler haben viele Äusserungen und komplexen Quellen. Entdeckungs- und Identifizierungstechnologie ist die Schlüsseltechnologie für Oberflächenfehlerentdeckung. Seine Äusserungen umfassen drei Arten Defekte, Linie Defekte und Oberflächenfehler, wie Löcher bilden (Gruben), Schale, Sprünge, Einbeziehungen, Mangel an Fleisch und drücken Gegenstände, Oxidation, saure Flecke, Wasserflecke, Flecke, Kratzer, Wellen, etc.-Spezies; es kommt von den Rohstoffen, vom Produktionsverfahren, vom Transport und von der Lagerung.

Dieses System kann sich die Oberflächenfehler der Platte ermitteln und markiert den Übergrenzbereich und Bereich auf der Platte absetzen. Es ist eine erfolgreiche Anwendung der Visionstechnologie auf dem Gebiet der Metall- und Nichtmetallplatteninspektion.

Inspektionsprinzip
Die Prüfmethode DER KEYE-TECHNOLOGIE-industriellen Bildverarbeitung ist, eine einzelne oder mehrfache industrielle Linie Kamerascannenmethode vorzuwählen, um Bilder zu erhalten und führt den schnellen Algorithmus durch, der auf den Bildern verarbeitet, um Defekte genau zu ermitteln und sie, beim Erzielen genaues Längen- und Breitenmaß (Abbildungsmethode) zu identifizieren und zu klassifizieren. ) und schließlich angezeigt auf eine passende Art.

System-Komponenten
Das Erfassungssystem wird aus einer Entdeckungslinie für Plattenbe- und entladung und Bewegungssteuerung, einem Bilderwerbssystem, einem Datenverarbeitungssystem und einem Steuerpult verfasst. Das Bilderwerbssystem besteht einer Kamera (einschließlich Linse), einer Lichtquelle, einer Schienenplatte, einem Bewegungssystem und aus einem Plattenverschiebungsmaßmechanismus. Der messende Mechanismus der Plattenverschiebung misst genau die Verschiebung der Platte in der Realzeit und bietet die Basis, damit die Kamera Bilder und die Bildstellung nimmt.

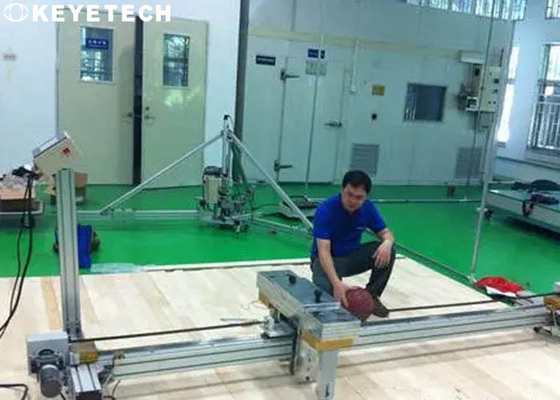

Fördererlinie und -plan

• Das Plattenkontrollsystem wird hauptsächlich aus drei Funktionsausrüstungen verfasst: der Fütterungsrollentabellenabschnitt, der Entdeckungsabschnitt und der Befreiungsrollentabellenabschnitt.
• Der Fütterungsrollenabschnitt wird weit verschiedenen ankommenden Materialien angepasst, und die ankommende Methode kann auf den vorhandenen Methoden basieren, die vom Ausrüstungsbenutzer angenommen werden;
• Der Entdeckungsabschnitt wird hauptsächlich aus Rahmenkörper, Unterstützungsausrüstung der Rollentabelle, Erstreckungssensor, Linearmotor, SchieberAntriebsbaugruppe, industrieller Kamera, Lichtquellekomponenten, schützenden Komponenten, etc. verfasst;
• Der Entdeckungsabschnitt zentral schließt die Längenentdeckung, Breitenentdeckung, Stärkeentdeckung und Defektentdeckung der oberen und Unterseiten der geprüft zu werden Titan abplatte, (einschließlich Gruben, Mangel an Fleisch, Luftblasen, Schale, Sprünge, etc.).

Software-System
Das Software-System umfasst Subsysteme wie Schnittstelle, Systemüberwachung, Entdeckungssteuerung, Datenverarbeitung, Lagerung und Wiederherstellung. Nachdem es die Länge, Breite, Stärke und andere Daten der durch eingegeben hat oder vorgewählt hat die Schnittstelle kontrolliert zu werden Platte, berechnet das System automatisch und gibt die Bewegungssteuerparameter aus. Nach dem Beginnen der Inspektion, schließt das System automatisch den gesamten Inspektionsprozeß der Plattenbewegungssteuerung, der Stärkeinspektion, des Bilderwerbs und der Datenverarbeitung ab.

Das Systemüberwachungsteil verwirklicht Systemselbstkontrolle und Echtzeitüberwachung des Arbeitsstatus jeder Ausrüstung. Das datenverarbeitende Teil umfasst Positionsberechnung von Stärkemaßpunkten, das Bild, das verstärken, Berechnung der Länge und der Breite (basiert auf dem kompletten Bild des verstärkten Blattes), Oberflächenfehlerfinden und Klassifikationsalgorithmen, etc.
