20mm-30mm leere Flaschen-automatische Sichtprüfungs-entferntmaschine mit Kamera

Kontrollsystembeschreibung

Das ganze Kontrollsystem umfasst mechanische Strukturteile, elektronische sichtlichhardware und AI-Kontrollsystem-Software, Defektablehnungsgerät und Zählungsgerät. Der Eingang und der Ausgang des Erfassungssystems können entsprechend der Fördererlinie des Kunden integriert werden vor Ort. Die Ausrüstung kann Betriebsstunden 7*24 verwirklichen, die erheblich Produktions-Leistungsfähigkeit verbessert.

Pharma-Flaschen-Inspektionsausrüstung wird mit 5 Sätzen der industriellen Kameras zur Inspektion die Defektbereiche wie außerhalb des Flaschenkörpers, Flaschenlippe ausgerüstet. Nachdem das System die Beispielbilder sammelt, werden die Bildverarbeitungs-Software und die standardisierte Probe verglichen und analysiert, um die guten und defekten Produkte zu bestimmen. Die ermittelten defekten Produkte werden automatisch online durch Druckluft beseitigt. Nachdem das Endprodukt ermittelt ist, kann die Zählfunktion verwirklicht werden, und die Zählungsgenauigkeitsrate ist 100%.

Anmerkung:

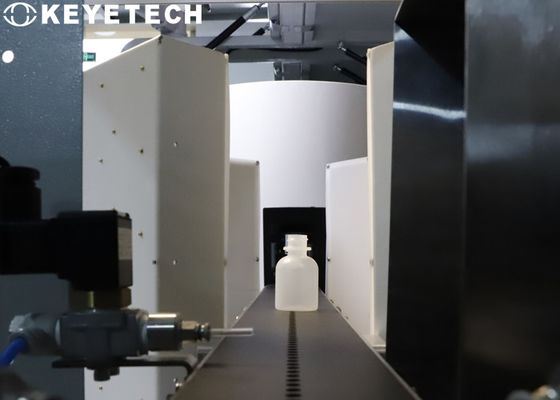

Außenseite der FlaschenKörperkontrolle: Programmentwurf: Ein Satz optische Integrierungshohlraummodule, unter Verwendung 4 Sätze der industriellen Kameras, kann die Defekte von Flaschenkörperdefekten wie schwarzen Flecken, Ölflecken, gelbe Stellen ermitteln; Flaschenlippengrate und -blitz. Die Darstellungskameras behindern nicht einander. Nehmen Sie eine umfassende Bildanalyse um die Flasche.

Flaschenlippeninspektion: Ein Satz industrielle Kameras sind über die Flasche und zusammen mit einem Satz Kreissichtlichlichtquellen verwendet zu werden, um Flaschenlippendefekte wie schwarze Flecke installiert, unvollständige Einspritzung, Deformation, Grate und Blitz zu ermitteln

Diese Lösung ist für runde Medizinflaschen mit einer Höhe von 20~30mm. Wenn Sie mit anderen Spezifikationen kompatibel sein müssen, muss der Betreiber vor Ort die oberste Lichtquelle und die Kamera justieren, wenn er Produkte schaltet, und justiert den Fokus der Spitzenkamera.

Mechanische Teile:

Anmerkung: Die oben erwähnten mechanischen und elektrischen Komponenten sind als Referenz. Die tatsächliche Konfiguration, die Quantität und die Marken können entsprechend Kundenanforderungen angewendet werden

Beispielbild: (Beziehen Sie nur)

Inspektionsleistung, wie folgt:

• Der SystemUntersuchungsfunktion ermöglichen und sperrend.
• Anpassung der Parameter und der Genauigkeit der Entdeckungsindikatoren.
• Schablonenprobenahme und -speicher, BeispielentdeckungsInformationsspeicherung und Rückruf.
• Kamerakalibrierung
• Anzeigesystemrealzeitproduktionsinformationen (qualifizierte Rate, Gesamtleistung, Geschwindigkeit, etc.). Grasen Sie, exportieren Sie und speichern Sie historische Produktionsinformationen.
• Führen Sie Berechtigungsmanagement entsprechend dem LOGON-Konto durch (zum Beispiel, werden allgemeine funktionierende Benutzer die Anwendung von Parameteranpassungserlaubnis untersagt)
• Operation und Anpassung der mechanischen Teile des Systems (wie: Förderersystem AN/AUS, Warnsignalanpassung)
