Bei der Umwandlung von PET von Material in Flasche erfolgt ein sehr kritischer Vorgang, nämlich das Flaschenblasen.Die Flaschenblasmaschine verwandelt jede Vorform in verschiedene Formen von Verpackungsflaschen. Die Flaschenblasmaschine treibt die Flaschenvorform durch Hochgeschwindigkeitsdrehung an, um das Formen zu erreichen.Bei Mängeln wie Schäden, Schnitte oder sogar Verformungen, führt das anschließende Füllen und Versiegeln zu einer schlechten Versiegelung der Flasche, was nicht nur zu großen Abfällen führt, sondern auch zur Verschlechterung der inneren Flüssigkeit,Daher ist es besonders wichtig, die Defekte des Flaschenöffens zu erkennen..

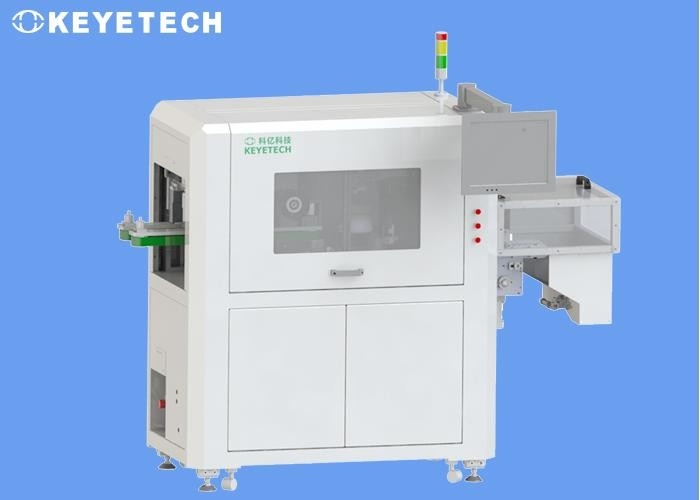

Systemübersicht
Das System transportiert die Eistee-Flaschenproben stabil und ordnungsgemäß zur vorgegebenen Station.und überträgt dann das erfasste Probenabbild an die Bildverarbeitungssoftware über die hohe Pixel-Industriekamera, vergleicht mit der standardisierten Probe und unterscheidet das defekte Produkt von dem guten Produkt und entfernt die defekten Produkte durch Druckluft.03.
Die Software legt den Vergleichsstandard für die Proben fest, die Bediener können die Vergleichsgenauigkeit steuern und den für sie am besten geeigneten Präzisionsstandard auswählen,so die Fehlerquote zu kontrollieren.
Die Erkennungsleistung ist wie folgt:
- Erkennung des unteren Teils der Flasche (1 Satz Kamera): Erkennung von Löchern, schwarzen Flecken, Flecken, fehlenden Etiketten und anderen Mängeln.
- Erkennung des Innenbodens der Flasche (1 Satz Kamera): Erkennung von schwarzen Flecken, Flecken, Fremdkörpern und anderen Defekten.
- Entdeckung des Flaschenmunds (1 Satz Kamera): Entdecken von Verformungen, Materialmangel, Überschneidungen, Schürfen, schwarzen Flecken, Flecken und anderen Defekten, um sicherzustellen, dass der Flaschenmund intakt ist.
- Entdeckung des Flaschenkörpers (8 Kamerastelle): Überprüfen Sie alle Erscheinungsformen auf Defekte wie schwarze Flecken, Flecken, Verunreinigungen und Schäden, Löcher und schwere Ungleichdicke.Einschließlich, ob die Flaschenverpackung intakt ist, fehlende Etiketten, fehlende Etiketten, Locken, Flecken.
- Erkennungsgeschwindigkeit: 200-220 Stück/min.
- Genauigkeit: 0,2 mm.
- Genauigkeit: 99%
- Erkennungsbereich: Die gesamte Flasche, einschließlich der inneren und äußeren Toten und des Flaschenmunds.
Zusammensetzung des Systems
1. Mechanische Teile
Der Kunde sollte die Höhe und Größe der Vor-Ort-Ausrüstung im Voraus mitteilen, um die Anbindung der Ein- und Ausgangsanlage des Förderbandes an die Vor-Ort-Fahrleitung des Kunden zu erleichtern.Der Übertragungsanteil ist der Kernbestandteil des Systems, in dem alle Übertragungsgeräte und elektronische Geräte (Industrie-Kameras, Lichtquellen, Industriecomputer, Touchscreen, elektrische Schränke usw.) aufbewahrt werden.Der Übertragungsteil verwendet fortschrittliche Trenntechnologie und Vakuum-Adsorptionstechnologie, um sicherzustellen, dass das elektronische System Bilder schnell und genau erfasst.Nach Beendigung der Detektion fügt die Ausrüstung die Funktion des Zählens der Detektionsprodukte hinzu. Die Zählgenauigkeit beträgt 100%.
2.Software Teil
Die Software ist die allgemeine Steuerungsplattform der Ausrüstung und hat folgende spezifische Funktionen:
- Öffnen und schließen Sie die Systemerkennung
- Anpassung der Detektionsindexparameter und Genauigkeit.
- Probenahme und Speicherung der Vorlage, Speicherung und Rückrufung der Probenerfassungsinformationen.
- Funktion zur Kalibrierung von Kamerabildern
- Das System zeigt Produktionsinformationen in Echtzeit (Qualifikationsrate, Gesamtproduktion, Geschwindigkeit usw.), historische Produktionsinformationen, Browser-, Export- und Speicherfunktionen an.
-Berechtigungsmanagement auf Basis des Anmeldekontos (z. B. Benutzer des allgemeinen Betriebs deaktivieren die Berechtigungen zur Anpassung von Parametern)
-Betrieb und Anpassung des mechanischen Teils der Anlage
(wie z. B. Öffnen der Übertragungsvorrichtung, Einstellung der Luftventil-Blaszeit und Einstellung des Alarmsignals)
-Zusätzliche Funktionen, die Partei A hinzufügen muss
3. Hardwareteil
Dieses Detektionssystem verwendet 11 hohe Pixel-Industrie-Kameras und unterstützende Industrieobjektive, mit 3 Sätzen von stroboskopischen Lichtquellen mit hoher Helligkeit,die wirklich 360-Grad-Erkennung der Flasche Körper erreichen kann.
Die allgemeine logische Steuerung des Systems erfolgt durch einen Mikrocomputer mit einem einzigen Chip. Zu den spezifischen Funktionen gehören:
- Aktivieren Sie die Kamera, um Fotos zu machen.
- Auslöser Lichtquelle Stroboskop
- Auslöser-Solenoid-Ejektor-Schlag, um Abfälle zu beseitigen
- Steuern Sie die Gurtgeschwindigkeit
- Notfallbehandlung bei Materialstaus im System
- Schalten Sie das Warnlicht aus.
| Betriebsparameter der Anlage |
| Abmessungen |
2.4×1.0×1.8 ((m) |
Leistung und Frequenz |
220V 20A 50HZ |
| Gesamtleistung |
3.5 kW |
Luftdruck |
0.5~0.8MPa Reinigung und Ölfreiheit |
| Betriebstemperatur |
-20 °C bis 60 °C |
Arbeitsfeuchtigkeit |
Unter 50% relative Luftfeuchtigkeit |
| Probendiameter |
10 mm bis 120 mm |
Probehöhe |
20 mm bis 200 mm |
