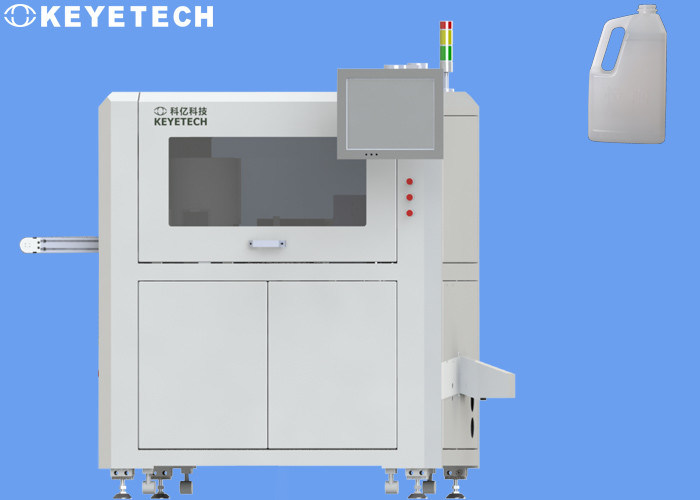

Basiertes Kontrollsystem der Fass-Flaschen-Verpackeninspektions-Ausrüstungs-HMI Vision

Prüfungsrichtlinien

Entdeckung von Produkten

Die Würze, die Flaschen, HDPE-Material, mit einer Griffstruktur, der Flaschenkörper verpackt, hat einen einseitigen Aufkleber, bei der Entdeckung, sehen die tatsächliche Probe für Details.

Entdeckungsprinzip

Stabil und Pflegerübertragung die Fass- und Flaschenprodukte auf eine spezifische Station entsprechend einer örtlich festgelegten Orientierung (wie dem Griffstrukturbereich vorwärts) und dann mittelt das gefangengenommene Beispielbild der Bildverarbeitungs-Software durch die industrielle Kamera des Hochpixels über, vergleicht mit der standardisierten Probe und unterscheidet das defekte Produkt und das gute Produkt und steuert die entsprechenden pneumatischen Komponenten, um defekte Produkte zurückzuweisen und qualifizierte Produkte schließlich zu sammeln.

Die Software stellt den Vergleichsstandard für die Proben ein, können Betreiber die Vergleichspräzision steuern und den Präzisionsstandard wählen, der sich gut entspricht, dadurch sie steuern sie die Defektrate.

Entdeckungsdetails

Unser Ausführungsplan benutzt 14 Sätze der industriellen Kameras des Hochpixels und der leistungsstarken stroboskopischen Lichtquellen und leitet eine umfassende Entdeckung des Flaschenmunds, Flaschenunterseite und Flaschenkörperdefekte des Produktes. Der ganze Satz der Entdeckungsausrüstung umfasst mechanische Teile, elektronische sichtlichhardware und Erfassungssysteme. Die Software, der Eingang und der Ausgang des Detektors können mit der Fördererlinie integriert werden. Die Entdeckungsgeschwindigkeit ist 3600 Stücke pro Stunde. Die Ausrüstung kann Betriebsstunden 7*24 verwirklichen, und die unqualifizierten Produkte können automatisch online zurückgewiesen werden.

Anweisungen für Kameragebrauch:

Flache Entdeckung des Flaschenmunds, fügen 1 Satz industrielle Kameras über dem Flaschenkörper hinzu, um mit sichtlichlichtquelle zu verwenden, um das Bild des Flaschenmundbereichs für die Verarbeitung zu sammeln.

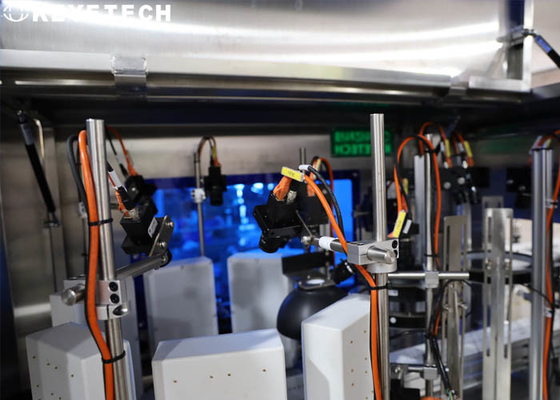

- Entdeckung der Seitenoberfläche des Flaschenkörpers. In Betracht der speziellen Struktur des Flaschenkörpers und der Höhe des Flaschenkörpers über der Einzelkamerabetrachtungswinkelstrecke hinaus, ist der Plan entworfen, um Kameras auf die oberen und untereren Teile zu installieren, und jedes Teil benutzt 6 Sätze Kameras, um eine toroidal Entdeckung, insgesamt 12 Sätze zu bilden der industriellen Kameras, mit dem Gebrauch von sichtlichlichtquellen, behindert Darstellung nicht einander, und das System wird nach Bilderwerb durchgeführt.

Ermitteln Sie die äußere Grundfläche der Flasche. Die Unterseite des Flaschenkörpers wird durch einen festklemmenden Mechanismus verschoben, und 1 Satz industrielle Kameras ist unten installiert, der in Verbindung mit einer sichtlichlichtquelle benutzt wird, um Bilder der äußeren Unterseite für die Verarbeitung zu sammeln.

Die Entdeckungsausrüstung muss während des Gebrauches regelmäßig instand gehalten werden und gesäubert werden (wie Förderbandreinigung, Kamerareinigung, etc.), und die Zählfunktion kann verwirklicht werden, nachdem das Endprodukt geprüft ist.

Systemzusammensetzung

Dieser Plan wird von den folgenden Aspekten erklärt: mechanisches Teil, Hardware-Teil und Software-Fach. Die spezifischen Anweisungen sind, wie folgt:

(1) mechanisches Teil:

Das mechanische Getriebeteil ist die Kernkomponente des Systems, das alle Übertragungseinrichtung und elektronische Hardware trägt (industrielle Kameras, Lichtquellen, industrielle Computer, Touch Screens, elektrische Kästen, etc.). Das Förderband nimmt Unterdruckaufnahmetechnologie an, um zu garantieren, dass das elektronische System Bilder schnell und genau nimmt.

(2) Hardware-Teil:

Das Hardware-Teil umfasst Kameras, Linsen, Lichtquellen, pneumatische Geräte, Computer, Touch Screens und andere elektrische Geräte.
