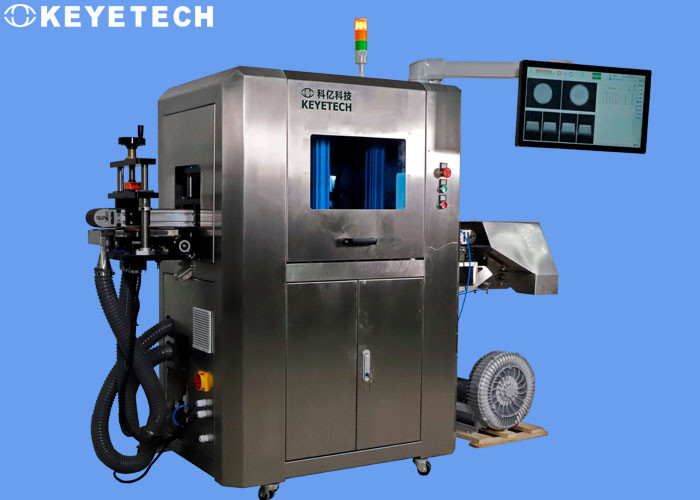

Soempapierplastikschalen-automatisches Fernsichtprüfungs-System für Qualitätskontrolle

Die Entdeckungsstandards sind, wie folgt:

Entdeckung von Produkten

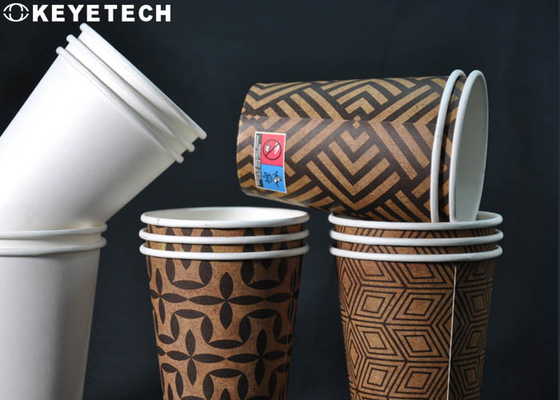

Getränke wie Milchtee gehören, um Konsumgüter anzuhäufen, gibt es viele Verbraucher, und Milchtee ist die intensivste und wettbewerbsfähigste Kategorie der Marke im Wettbewerb in der Kette. Das Auftrittverpacken des Milchtees ist häufig die wichtige Form der Marke in der Werbung und Verkäufe, so in der Papierschalenproduktion des Milchteesafts, die Farbe, Form und der Logostandort der Schale, des etc. sind höchst wichtig. Es gibt verschiedene digitale Identifizierungen an der Unterseite der Wegwerfpapierschale, oder sie kann in der Entdeckungskategorie eingeschlossen sein. Keye Tech hat viel ermitteln Fälle in solch einer Verpackenentdeckungsindustrie des Getränks, die mit einer Vielzahl von Papierschalen kompatibel sein kann.

Das Entdeckungsprinzip

Durch das ankoppelnde Beförderungsgerät (das Produkt muss Ertrag in einer Gerade mit dem Mund sein, der aufwärts gegenüberstellt, und der Produktabstand muss über dem Radius des Cupmunds gehalten werden), werden die Produkte auf eine spezifische Station in einer stabilen und geordneten Art übertragen, und dann wird das Hochpixelbeispielbild, das durch die industrielle Kamera genommen wird, auf die Bildverarbeitungs-Software übertragen, und die Standardprobe wird verglichen und analysiert, um das gute Produkt und das defekte Produkt zu bestimmen, und steuern das Entsprechen pneumatisch, um die defekten Produkte zu entfernen und die qualifizierten Produkte schließlich zu sammeln.

Die Software öffnet den Beispielvergleichsstandard, und das Produktionspersonal auf der Kundenseite kann die Vergleichsgenauigkeit steuern und den Genauigkeitsstandard wählen, der für ihre eigenen Produktionszustände am passendsten ist, dadurch es steuert es die Produktfehlerrate.

- In der tatsächlichen Entdeckung wegen des kritischen Schwankungsstatus von bestimmten Entdeckungseinzelteildaten, kann der Produktfehler einen bestimmten Betrag des Produktes ergeben und kann durch die Parametereinstellung der Systemsoftware justiert werden, um den tatsächlichen Entdeckungseffekt zu erzielen.

Anmerkung:

- Schwarze Flecke, Flecke, Haar, Verunreinigungen (unterschiedliche Farbe), werden entsprechend dem Entdeckungsindex des schwarzen Punktes analysiert, der größer als 40 ist, die effektiv ermittelt werden können. Wenn die Probe ein transparentes Farböl oder leicht--paral farbigen schwarzen Flecke hat, ist der Grayscalevergleichsunterschied (weniger als 40 oder weniger), der erwartete Entdeckungseffekt kann nicht erzielt werden niedrig.

- Die Produktstruktureigenschaften, in der tatsächlichen Entdeckung berücksichtigend, möglicherweise strukturelle Deckungsregionen in der planaren Linse haben eine sehr kleine Strecke der blinden Regionen der Entdeckung, und der Bilderwerb ist weniger als diese blinde Zone, also kann er nicht effektiv ermittelt werden.

Kameraanwendungsanweisungen:

Schalenfläche, fügen 1 Satz industrielle Kameras direkt über dem Produkt, mit dem Gebrauch von sichtlichlichtquellen hinzu, sammeln den Schalenmund, die innere Wand der Schale und die unteren planaren Bilder der Schale für Analyse.

Der äußere Seitenbereich des Schalenkörpers, weil die Höhe des Schalenkörpers die Strecke der einzelnen Kamera übersteigt, muss die Schalenidentität zu zwei Teilen setzen, jedes Teil benutzt 4 Sätze des Kameraringplans, insgesamt 8 Sätze Kameras, mit sichtlichlichtquelle, um das äußere Seitenbild des Schalenkörpers für Analyse zu sammeln. Setzen Sie die Schalenidentität zu zwei Teilen, jedes Teil benutzt 4 Sätze des Kameraringplans, insgesamt 8 Sätze Kameras, um den äußeren Seitenbereich des Schalenkörpers zu ermitteln

Die Unterseite der Schale schwimmt durch den Vakuumaufnahmegurt, und 1 Satz industrielle Kameras ist unter das Produkt installiert. Er wird in Verbindung mit der sichtlichlichtquelle verwendet, um das untere Bild der Schale für Analyse gefangenzunehmen.

Die Zählungsfunktion kann verwirklicht werden, nachdem das Endprodukt ermittelt ist und das Entdeckungsgerät während des Gebrauches regelmäßig aufrechterhalten werden muss (wie der Fördererbandreinigung, Kamerareinigung, etc.).

Bilder gesammelt durch wirkliche Maschine

Innere Wand der Schale, untere Beispielbilder der Schale

Unteres Beispielbild der Schale

Äußere Seite des Schalenbeispielbildes
