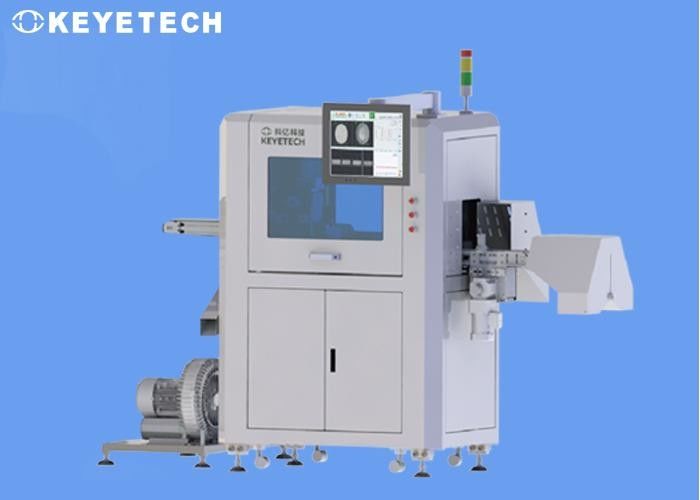

Ziehring-Spout-Kappenverschlüsse Visuelle Inspektionsmaschine mit Bildverarbeitung

Ziehring-Spout-Kappenverschlüsse Visuelle Inspektionsmaschine mit Bildverarbeitung

Kontrollprinzip

Die auf der Grundlage der Bildverarbeitungstechnologie der Bildverarbeitung entwickelte visuelle Inspektionsmaschine weist die Eigenschaften hoher Präzision, hoher Geschwindigkeit und Vielzahl von Proben auf.Trigger-Positionierungsmodul, Bildverarbeitungsmodul und Steuerungsmodul.die Kamera und das Sehsystem werden ausgelöst, um Erkennungssignale auszugeben, um die Erkennungsfunktion abzuschließen,.

Auslösermodul: Die Ausrüstung wird automatisch zugeführt.die obere Computeranlage gibt ein Auslösersignal (um sicherzustellen, dass die Konsistenzdifferenz der Position des eingehenden Materials nicht größer als 1 mm ist). Nach der visuellen System-Software-Analyse, wenn das Produkt OK ist, zeigt die Softwareoberfläche OK an.und liefert das entsprechende Übergangs-/NichtübergangssignalDie zentrale Scheibe der Ausrüstung übernimmt die photoelektrische Detektion der Ablenkvorrichtung.
Die Positionierung ist genauer.

Hauptfunktionen der Sichtprüfung

• Hochgeschwindigkeits-Online-Erkennung: 450 Stück/min pro Minute, 600 Stück/min für die Außenabdeckung.
• Die Synchronisierung zwischen dem zu prüfenden Produkt und dem von der Kamera erhaltenen Bild erfolgt innerhalb von 50 ms automatisch.
• Automatische Speicherung von Produktbildern, die für historische Abfragen verwendet werden können.
• Automatisch erkennen fehlende Teile, fehlende Materialien, gemischte Materialien, Fremdkörper, Kombinationsfehler, Spritzgießfehler usw.
• Strahllichtquellenentwurf, Verringerung der Lichtverschmutzung und Energieeinsparung.
• Automatische Statistiken (gut, schlecht, insgesamt usw.).
• Das System hat die Funktion, SMS automatisch auszulösen, wenn der Alarm ausgelöst wird.
• Genauigkeit der Erkennung: mehr als 0,2 mm2 Mängel, hauptsächlich durch Mangel an Materialien, Fremdkörper, Mängel usw.
• Selbstlernen und Prüfungen von Produkttypen mit unterschiedlichen Spezifikationen können nach Bedarf durchgeführt werden.
• Anzeige von nicht qualifizierten Produkten, Ausgabe entsprechender Defektsignale und Weitergang zum nächsten Schritt gemäß den Anforderungen.

Unsere Vorteile

Futtersystem

Der Zuführmechanismus ist mit dem Entladungsschalter des oberen Mechanismus verbunden, und der obere Mechanismus transportiert die Dichtungskappe an die Schwingungsplatte des Zuführsystems.und die Vibrationsplatte transportiert die zu überprüfende Dichtungskappe nach der vorgegebenen Logik auf die Fütterungsstraße.

Prüfplattform

Wenn die Inspektionsplattform die Dichtungsbedeckung zur Inspektionsposition transportiert, wird der Glasfasersensor die Kamera aktivieren, um Bilder zu machen,und das visuelle Inspektionssystem ist nach dem Inspektionsindex eingestellt, und das Ergebnis des Urteils wird nach Analyse und Betrieb gegeben.Der Glasfasersensor wird die Kamera zum Fotografieren anregen.

Sortiersystem

Nach dem Ergebnis der visuellen Prüfung und dem vorgegebenen Logikschalter benachrichtigt die industrielle Steuerungsanlage das Magnetventil zur Sortierung.Die Sortierung wird durch die Blasdüse durchgeführt, und die abgelehnten nicht qualifizierten Materialien werden jeweils in der Recyclingbox gelagert.

Sichtmodul (Kamera, Linse, Lichtquelle)

Das visuelle Inspektionssystem umfasst hauptsächlich: Kamera, Linse, Lichtquelle und Bildverarbeitungssoftware.Das Bildgebungssystem besteht aus der Kamera und der Linse, die es erfasstWenn die Kamera das Auslösersignal empfängt, erkennt das Bildgebungssystem die Probe, macht Fotos und sendet das Bild an das Bildverarbeitungssystem zur Identifizierung.zu beurteilen, ob die Stichprobe qualifiziert ist oder nicht, und das entsprechende OK/NG-Signal für die anschließende Bearbeitung der Ausrüstung ausgeben.

Nachverkaufsservice

• Der Verkäufer sollte das Erstellen und Debuggen des Basisalgorithmusmodells des Produkts vor dem Versand der Ausrüstung abschließen.auch Fernhilfe bieten, nachdem die Ausrüstung am Standort des Kunden angekommen ist■ und dem Käufer die Fabrikdaten und das Bedienhandbuch der Ausrüstung zur Verfügung stellen.
• Tägliche Betriebs- und Wartungsdienste: Unser Unternehmen bietet kostenlose Fernbetriebs- und Wartungsdienste online an. Wenn Sie den Inspektionsalgorithmus aktualisieren müssen, bieten Sie Betriebsunterstützung usw.
• Unser Unternehmen hat jedes Jahr einen regelmäßigen Offline-Schulungsplan, so dass inländische und ausländische Kunden ihre Ingenieure zur Teilnahme schicken können (auf eigene Kosten).Die Teilnehmer der Prüfung erhalten ein Zertifikat für berufliche Kompetenzen..
