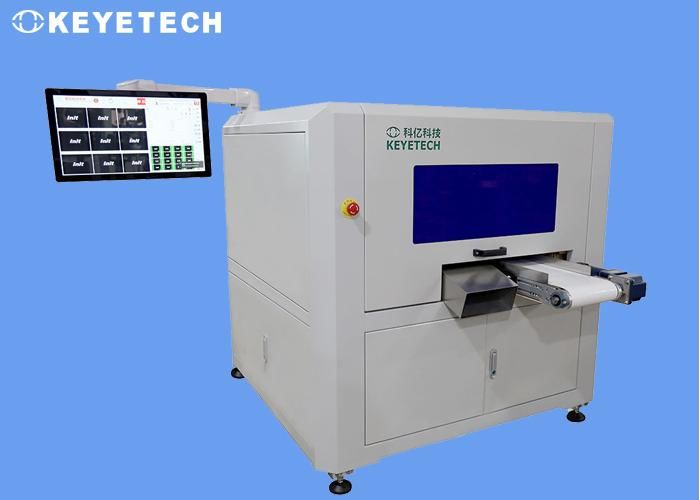

Maschinelles Visionssystem für die Herstellung von starren Kunststoffprodukten

Maschinelles Visionssystem für die Herstellung von starren Kunststoffprodukten

Systemmerkmale

Inspektionsprinzip

Dieses System wird zur Parallelitätserkennung des Stifts verwendet, um die Verarbeitung fehlerhafter Produkte durch die Ausrüstung zu erleichtern.

Technische Lösungen

Die von KEYE TECH entwickelte Stiftparallelitätserkennung, die auf der Bildverarbeitungstechnologie der maschinellen Vision basiert, zeichnet sich durch hohe Präzision, hohe Geschwindigkeit und Multi-Sample-Fähigkeit aus. Die Hauptmodule des Systems sind: Triggermodul und Führungsmodul. Je nach den Bedürfnissen des Benutzers wird die Ebenheit und Vertikalität des Stifts und der Vorrichtung erkannt, und dann ist eine Doppelstationenerkennung erforderlich, um die Erkennungsanforderungen zu erfüllen, die Probe in die Erkennungsposition zu bewegen, die Kamera auszulösen und das Erkennungssignal rechtzeitig an das Visionssystem auszugeben, um die Erkennungsfunktion zu erfüllen.

Um die hochpräzisen Erkennungsanforderungen zu erfüllen, ist es zunächst erforderlich, die Positionsgenauigkeit von handplatzierten Artikeln zu verbessern, und der Effekt ist eine genaue und stabile Position. Triggersystem, aufgrund der manuellen Zuführmethode, wenn die Probe in dieser Position platziert wird, wird die Kamera ausgelöst, und nach der Analyse der visuellen Systemsoftware, wenn es sich um ein OK-Produkt handelt, zeigt die Schnittstelle 0K an, wenn es sich um ein NG-Produkt handelt, zeigt die Schnittstelle NG an, NG-Summeralarm.

Inspektionsdetails

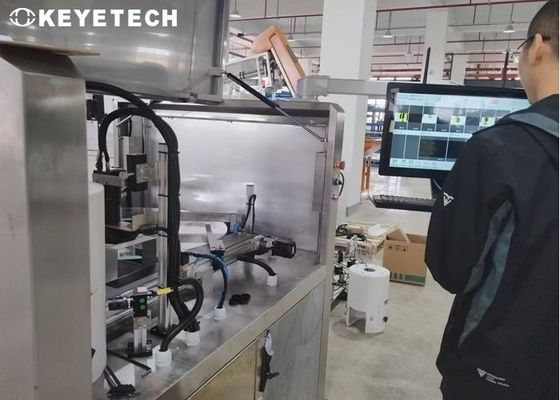

• Konstruktionsschema des visuellen Inspektionssystems zur Messung der Parallelität des Signaturstifts. Das visuelle Inspektionssystem umfasst hauptsächlich: Kamera, Objektiv, Lichtquelle und Bildverarbeitungssoftware. Nachdem die Lichtquelle die Probe, die die Erkennungsposition erreicht, beleuchtet, erfasst das Bildgebungssystem, das aus der Kamera und dem Objektiv besteht, diese.
• Wenn die Kamera das Triggersignal empfängt, macht das Bildgebungssystem Bilder von der Probe und überträgt das Bild zur Identifizierung an das Bildverarbeitungssystem, beurteilt, ob die Probe qualifiziert ist oder nicht, und gibt das entsprechende OK/NG-Signal zur anschließenden Verarbeitung durch die Ausrüstung aus.

Vorteile der Ausrüstung

• Die Bedienoberfläche ist klar und deutlich, einfach und leicht zu bedienen, und die Erkennung kann mit einer einfachen Einstellung automatisch durchgeführt werden;
• Die Erkennungssoftware und der Algorithmus werden vollständig unabhängig entwickelt, und das System ist hochgradig zielgerichtet;
• Die Erkennungsvorlage und der Erkennungsbereich können flexibel eingestellt werden;
• Die lokale Erkennungsfunktion kann ausgewählt werden, um die Erkennungsgeschwindigkeit zu verbessern;
• Professionelles Lichtdesign, klare und gleichmäßige Bildgebung, um die Erledigung von Messaufgaben zu gewährleisten;
• Unterstützung der Messung verschiedener Produkttypen und Funktionen wie automatische Online-Produktsuche;
• Einfache Installation; kompaktes Ergebnis, einfach zu bedienen, zu warten und zu erweitern;
• Hohe Zuverlässigkeit, stabiler Betrieb, geeignet für verschiedene Betriebsbedingungen vor Ort.
• Basierend auf der PC-Plattform verfügt das System über eine hohe Skalierbarkeit, und die KVIS-Maschinenvisionssoftwareplattform kann andere Funktionen erweitern.
