Zylindrische Batteriezelle Sichtprüfgerät für das Aussehen des fertigen Produkts

Zylindrische Batteriezelle Erscheinungsbild des fertigen Produkts Visuelle Inspektionsausrüstung

Ausstattungsmerkmale:

Inspektionsprinzip

Die Nachfrage nach Aussehensprüfgeräten für fertige Batteriezellen steigt sukzessive, insbesondere im Zylinderbereich.Dieser Trend ist sehr offensichtlich.Früher war die Sichtprüfung fertiger Batteriezellen kein obligatorischer Punkt, aber eine wesentliche Änderung in den letzten Jahren ist, dass einige führende Batterieunternehmen die Prüfstation fertiger Batteriezellen als Planungspunkt am Anfang des Layouts der Produktion aufgenommen haben Liniendesign.

Wie man die Erkennungsinformationen wie Größe und Defekte hervorhebt, ist die Schwierigkeit der maschinellen Bildverarbeitung.In diesem Artikel wird der Anwendungsfall des Jingzhi Vision 3D-Messinstruments bei der Erkennung von Aussehen und Defekten von Lithiumbatterien vorgestellt und weiter analysiert, wie schlechte Qualität im Produktionsprozess von Lithiumbatterien erkannt werden kann.

Funktionen des Systems

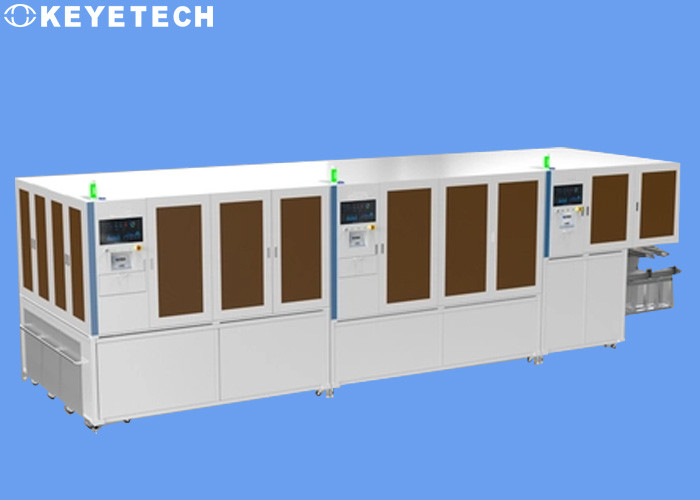

• Die Ausrüstung besteht aus einer automatischen Fütterungsstation, einer Inspektionsstation mit Zeilenabtastung, einer Inspektionsstation für das Erscheinungsbild der Stangenoberfläche und einer automatischen Boxing-Station
• Integration mehrerer Technologien, einschließlich Multispektralgitter-Bildgebungstechnologie, photometrischem Stereo und KI-Mehrwinkel-Gelenkinferenz
• Eine einzige Bildgebung kann mehrere Bilder aus verschiedenen Blickwinkeln sammeln und Bilder mit photometrischen und physikalischen Effekten synthetisieren, die Defektmerkmale besser hervorheben können.Im Vergleich zu herkömmlichen Lösungen zeichnet es sich durch hohe Effizienz, starke Stabilität und hohe Integration aus.
• Die Ausrüstung ist klein und kann flexibel in die ursprüngliche Produktionslinie eingebettet werden
• Es verfügt über die Funktionen automatisches Laden, Erkennen und Identifizieren von Materialien, Binden von Barcodes und Hochladen von MES usw.
• Es kann an das obere und untere Funktionstestgerät angeschlossen werden und die Erkennung von Erscheinungsfehlern abschließen, ohne das vorhandene Gerätelayout des Kunden zu ändern
• Nehmen Sie das Material durch die visuelle Positionierung des Manipulators und führen Sie dann eine facettenreiche und mehrwinklige Erkennung mit mehrachsiger Verbindung durch
• Das Gerät integriert multispektrale Lichtquelle, photometrisches Stereo, KI-Mehrwinkel-Gelenkinferenz und Integration mehrerer Technologien
• Es kann das Aussehen der sechs Seiten des Batteriekörpers und die Defekte der positiven und negativen Laschen erkennen

Inspektionsergebnis

Das System verwendet einen hochpräzisen Linearschienen-Gleittisch, eine hochpräzise Drehplattform, eine hochpräzise Vorrichtungsplattform, einen hochzuverlässigen Motor und ein Steuersystem, um den automatischen Prozess des Ladens, Testens und Entladens der Batterie zu realisieren.

Es wird hauptsächlich verwendet, um Defekte wie Vertiefungen, Ausbuchtungen und Kratzer auf dem Aussehen von Lithiumbatterien zu erkennen.Gemäß dem Systemalgorithmus und benutzerdefinierten Industrieparametern werden die Erkennungsergebnisse in Echtzeit ausgegeben und die Lithiumbatterien werden durch den automatischen Mechanismus automatisch in qualifizierte und nicht qualifizierte Produkte sortiert.Darüber hinaus ist das System mit dem MES-Industriesystem kompatibel, das für die Echtzeit-synchrone Erfassung statistischer Daten geeignet ist.

Firmenprofil

KEYETECHhat sich schon immer der Anwendung künstlicher Intelligenz im Bereich der Bildverarbeitung verschrieben, indem menschliche Augen und Gehirnentscheidungen durch maschinelles Sehen und KI-logische Berechnungen ersetzt und die Qualitätserkennung und -sortierung in Industrieprodukte in der traditionellen Fertigung integriert wurden, um die Produktion weiter zu digitalisieren , Intelligenz, Visualisierung und Beharrlichkeit.Verbessert auch die Effizienz und Genauigkeit der industriellen Erkennung erheblich und verbessert das intelligente Niveau der Fertigungsindustrie.
