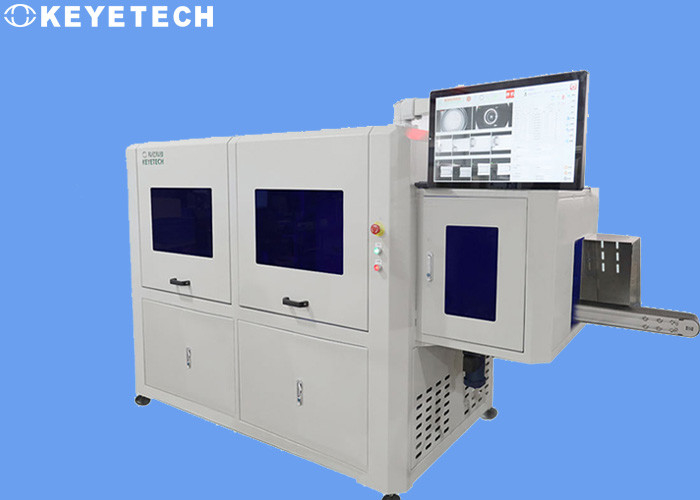

AOI Visual Inspection System für die Flaschenkapsel-Dichtungs-Dichtungs-Prüfung

Unternehmensprofil

Schlüsseltechnologie beruht auf dem Schlüssellabor der Mustererkennung der Hochschule für Wissenschaft und Technik von China und hat ein hochrangiges Doktor-R&D-Team, welches die gesamte Technologiekette von Optik, von Mechanikern, von Strom, von Datenverarbeitung und von Software bedeckt. Durch die Projektpraxis auf den Gebieten von Verpackenbehältern, von 3C, von Medizin, von Gewebe, von Nahrung, von etc., von KVS-AI Software und von Hardwareplattform ist geschaffen worden, damit AI-Technologie in wirkliche Produktivität umgewandelt werden kann.

Inspektionsprinzip

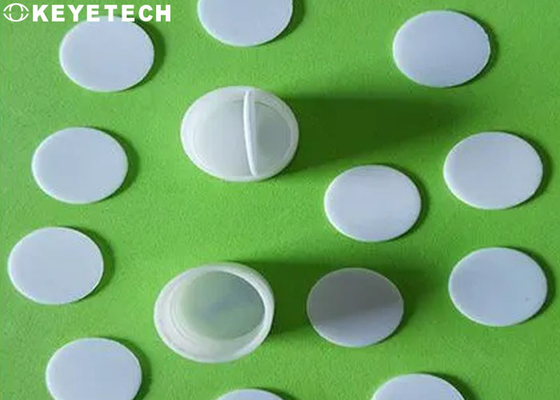

Dieser Entwurf ist entsprechend den tatsächlichen Werkstückbedingungen auf Standort entworfen, und die Flaschenkapseldichtung wird sichtlich kontrolliert, um Arbeit der manuellen Inspektion zu ersetzen. Das Erfassungssystem integriert als Ganzes optische sichtlichhardware, Erfassungssystem-Software und doppelte Auflagen-Sensoren.

Die Entdeckungsausrüstung ist online auf die Fertigungsstraße installiert. Die Entdeckungsgeschwindigkeit ist 500/min in Ermangelung der Ausschließung. Die Ausrüstung kann 7* 24 Stunden pro Tag laufen lassen, das erheblich Produktions-Leistungsfähigkeit verbessert.

Anwendung der Kamera

• Der Mund und die interne Inspektion des runden Rohres wird entsprechend der Weise übermittelt, die der Mund des Rohres abwärts gegenüberstellt. Ein Satz industrielle Kameras ist unter den Mund des Rohres installiert, um mit dem Gebrauch von sichtlichlichtquellen zusammenzuarbeiten, die Bilder des Munds des Rohres und des Innenraums für die Verarbeitung zu sammeln.
• Für die Entdeckung der äußeren Unterseite des Kreisrohrs, ist ein Satz industrielle Kameras auf die Oberseite installiert, die in Verbindung mit der sichtlichlichtquelle benutzt wird, um Bilder der äußeren Unterseite des Rohrs für die Verarbeitung zu sammeln.

• Für die Inspektion des Einspritzungspunktes an der äußeren Unterseite des runden Rohrs, ist ein Satz industrielle Kameras in der schief oberen Position auf außerhalb des Rohrkörpers installiert. Mit dem Gebrauch von sichtlichlichtquellen, werden die charakteristischen Bilder von Defekten am Einspritzungspunkt in einem schiefen Winkel gesammelt, um den Entdeckungseffekt zu erzielen.
• Für die Inspektion der äußeren Seite des runden Rohrkörpers, sind 4 Sätze der industriellen Kameras um den Rohrkörper installiert, um eine 360-Grad-ringförmige Oberflächeninspektion zu bilden. Mit dem Gebrauch von sichtlichlichtquellen, werden die Bilder der äußeren Seite des Rohrkörpers durch das System gesammelt und verarbeitet.

Systemzusammensetzung
Elektronisches Hardware-Teil

• Das elektronische Hardware-Teil umfasst industrielle Kameras, industrielle Linsen, Lichtquellen, Auslöser, die Magnetventile (Abfall zurückweisend),
• Elektrischer Schaltkasten des Systems (verantwortlich für elektrische und Logiksteuerung), DreiFARBwarnungslichter und 21-Zoll-Touch Screen.
• Die Gesamt-Logiksteuerung des Systems wird durch einen Hochgeschwindigkeits-FPGA-Chip verwirklicht, und seine speziellen Funktionen umfassen:
• Lösen Sie die Kamera aus, um Fotos zu machen
• Triggerlichtquelleröhrenblitz
• Lösen Sie den Magnetventilzylinder aus, um Abfallprodukte flexibel zu entfernen
• Lösen Sie das Warnungslichtsignal aus
• Software-Teil

Die Software ist die allgemeine Steuerplattform der Ausrüstung, und seine speziellen Funktionen sind, wie folgt:

• Ermöglichen Sie und sperren Sie der SystemUntersuchungsfunktion.
• Anpassung von Entdeckungsindexparametern und -präzision.
• Schablonenprobenahme und -speicher, BeispielentdeckungsInformationsspeicherung und Rückruf.
• Kameraschirm-Kalibrierungsfunktion.
• Realzeitanzeige der produktionsinformationen (Durchlaufrate, Gesamtleistung, Geschwindigkeit, etc.) des Systems, historisches Produktionsinformationsgrasen
• Grasen Sie, exportieren Sie und Sicherungsfunktionen.
• Erlaubnismanagement entsprechend dem LOGON-Konto (zum Beispiel, sperren allgemeine Operationsbenutzer Parameteranpassungserlaubnis).
• Die Operation und die Anpassung der mechanischen Teile des Systems (wie: Eröffnung der Übertragungseinrichtung, Anpassung der Lufteinblasungszeit des Luftventils,
• Warnsignalanpassung).

Zusatzfunktionen, die Partei A addieren muss.
