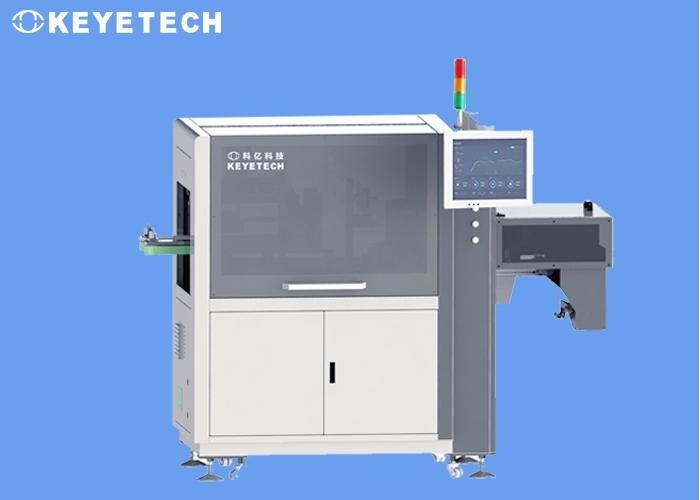

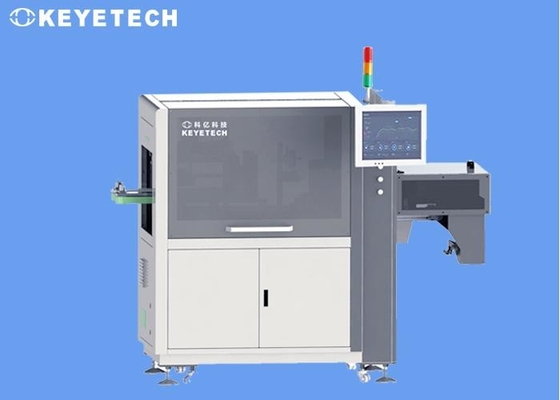

Bändchen-leere Flaschen-Sichtprüfungs-System mit Getriebe-Teil-Entwurf

System zur visuellen Inspektion von leeren Flaschen mit geringer Volumenmenge mit Transmissionsteilkonstruktion

Inspektionsnormen

**Bei Defektmerkmalen wie schwarzen Flecken und Blasen muss der Grauegleichgewichtsunterschied, der dem Erkennungsindex entspricht, größer als 30 sein (er kann als:die Probe auf eine Armlänge legen, etwa 30 cm oder mehr, und die Defektmerkmale können optisch gesehen werden), die wirksam erkannt werden können.und der Kontrastdifferenzwert für den grauen Wert ist gering (weniger als 30)Aufgrund der unterschiedlichen Komplexität der strukturellen Merkmale der verschiedenen Produkte kann bei der tatsächlichen AnwendungEs wird ein bestimmter Blindpunkt in der strukturellen Überlappungsfläche der Bildgebung der Ebene-Linse geben., und die Bilderfassung kann den Bereich dieses toten Flecks nicht erreichen, so dass es keine wirksame Detektion.

Kontrollprinzip

Das Konstruktionsschema unseres Unternehmens verwendet 8 Sätze hochauflösender Industriekameras und leistungsstarke Stroboskoplichtquellen, um umfassende visuelle Inspektionen auf Produktdefekte durchzuführen.Die Inspektionsgeschwindigkeit beträgt 150 Stück/Minute., und die Ausrüstung kann 7*24 Stunden täglich betrieben werden.

Mechanische Teile

• Der Übertragungsteil ist der Kernbestandteil des Systems und trägt alle Übertragungseinrichtungen und elektronische Hardware.
• Elektronische Hardware
• Der elektronische Hardwareanteil umfaßt Industriekameras, Industrieobjektive, Lichtquellen, Auslöser, Magnetventile (Abfallabstoßung),
• System elektrische Steuerung (verantwortlich für die elektrische und logische Steuerung), dreifarbige Alarmlichter und 21-Zoll-Touchscreen.
• Die allgemeine logische Steuerung des Systems erfolgt durch einen Hochgeschwindigkeits-FPGA-Chip, zu dessen spezifischen Funktionen gehören:
• Aktivieren Sie die Kamera, um Fotos zu machen
• Auslöserlichtquelle Stroboskop
• Auslösen des Zylinders des Magnetventils zur flexiblen Entfernung der Abfälle
• Auslösen des Alarmlichts
• Software-Teil

Die Software ist die allgemeine Steuerungsplattform der Ausrüstung und hat folgende spezifische Funktionen:

• Aktivieren und deaktivieren Sie die Systemerkennung.
• Anpassung der Detektionsindexparameter und Genauigkeit.
• Probenahme und -speicherung der Muster, Speicherung und Rückruf von Probenerfassungsinformationen.
• Kamera-Bildschirm-Kalibrierungsfunktion
• Produktionsinformationen in Echtzeit (Passrate, Gesamtleistung, Geschwindigkeit usw.) Anzeige des Systems, Durchsuchung der historischen Produktionsinformationen
• Durchsuchen, exportieren und speichern.
• Berechtigungsmanagement nach dem Anmeldekonto (z. B. Benutzer des allgemeinen Betriebs deaktivieren die Berechtigungen zur Einstellung von Parametern).
• Betrieb und Anpassung der mechanischen Teile des Systems (z. B. Öffnen der Übertragungsvorrichtung, Anpassung der Luftzufuhrzeit des Luftventils,
• Anpassung des Alarmsignals).
• Zusätzliche Funktionen, die Partei A hinzufügen muss.

Dienstleistungen nach dem Verkauf

Das Unternehmen verfügt über ein vollständiges technisches Service-Team und einen schnellen Reaktionsmechanismus und verfügt über spezielle Service-Spezialisten für jeden Kunden,die jederzeit technische Beratung und Fehlerberichte von Kunden erhalten können. und um eine schnelle Reaktion auf Notfälle der Kunden zu gewährleisten, um sicherzustellen, dass die Kunden einen zufriedenstellenden Service erhalten.Wenn die Ingenieure nicht an der Baustelle ankommen können, kann das Servicezentrum die Ausrüstung des Kunden zur Fehlerbehebung und technischen Beratung aus der Ferne anpassen.

Nach der Ankunft der Ausrüstung am Standort des Kunden kommt der After-Sales-Ingenieur rechtzeitig an, um die Installation, Inbetriebnahme und Betriebsbildung der Ausrüstung durchzuführen.Die Produktqualität der gesamten Maschine ist nachvollziehbar, und die Garantiezeit beträgt ein Jahr ab dem Datum der Annahme.Nachverkaufsingenieure werden schnell an Ort und Stelle ankommen oder eine Fernführung für kostenlose Wartung anbieten.
