Produkt-Hintergrund
PWB-Brettsichtprüfung ist hauptsächlich, die Defekte von elektronischen Bauelementen und von gedruckten Schaltungen herauszufinden, indem sie sichtlich die Eigenschaften von elektronischen Bauelementen kontrolliert, die Ihnen leicht, helfen können das Problem der falschen Abstände zwischen Leitern zu ermitteln. Gleichzeitig wird Sichtprüfung im Allgemeinen in der Produktion verwendet. Das Anfangsstadium des Prozesses lässt jeder Defekte finden und sie im Anfangsstadium der Produktion so viel wie möglich reparieren, um eine hohe Produktqualifikationsrate sicherzustellen. Mit der Entwicklung und dem Fortschritt der modernen Industrie, können traditionelle Nachweismethoden die Bedingungen der modernen industriellen Industrieproduktion nicht mehr völlig erfüllen. Für die Maßanforderungen von mechanischen Teilen, sind Realzeit-, on-line--, berührungsfreie Entdeckungs-, Hochgeschwindigkeits-und Hochgenauigkeitsentdeckungsmodi die Eigenschaften der gegenwärtigen Fertigungsindustrie.
Inspektion principle&features

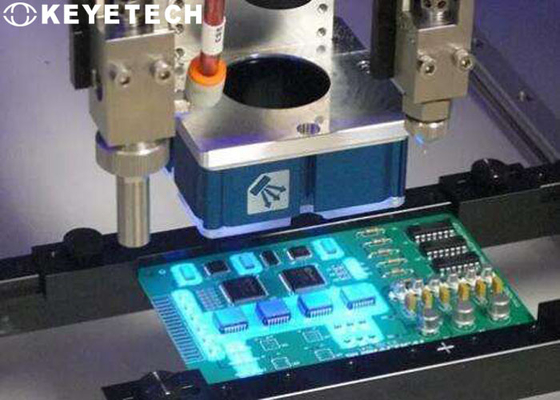

Die Inspektionsausrüstung der PWB-Leiterplatte AOI, basiert auf optischen Prinzipien, verwendet Bildanalyse zum denoise, zu erhöhen, binarize und zu anderer Verarbeitung von Bildern und verwendet das tiefe Lernen und die automatische umfassend zu ermitteln Steuerungstechnik, und die Prozessdefekte trafen in der Produktion an und erzeugen Realzeitgeneration Prüfbericht. Nachweisbare Einzelteile: ermitteln Sie hauptsächlich PWB-Kratzer, herausgestelltes Kupfer, Schmutz, das schlechte Färben und Integritätsentdeckung von Lötmittelgelenken und von falscher Orientierung.
Der Entdeckungsprozeß ist, wie folgt: nachdem das Produkt existiert, gibt das Kundengerät ein Triggersignal, schließt die industrielle Kamera Bilderwerb ab, und das intelligente Sichtprüfungssystem der PWB-Brettkomponente ermittelt den Entdeckungsinhalt, mischende Entdeckung (der Komponente (Steckverbindung), ob es eine Komponente (Steckverbindung) oder nicht) gibt. Entdeckung, positive und negative Entdeckung der Komponente (Steckverbindung), Entdeckung der Komponente (Steckverbindung) Farb, Richtungsentdeckung der Komponente (Steckverbindung), Drahtfarbentdeckung, Verteilerfarbentdeckung, Verteilerrichtungsentdeckung) für leistungsfähige Analyse und Verarbeitung. Und die verarbeiteten Ergebnisse, Ergebnisse des Ertrages OK/NG zum Kunden, der Anschluss, die Gesamtentdeckungsergebnisse gekennzeichnet wird, sind wie folgt.
| Status der Inspektion 1.Product: dynamische on-line-Inspektion |
| Geschwindigkeit der Inspektion 2.Product: 30~200 Stücke/Minute (abhängig von der Komplexität von Produktgraphiken) |
| Einzelteile 3.Inspection: der Auftritt, gedruckte Schaltung aufspürend, löten gemeinsame Inspektion, die elektronischen Teile, die Inspektion schweißen |
| Zeit 4.Response: ≤200m |
| 5. Qualitätskontrolle: besonders angefertigt entsprechend Kundenanforderungen |
| Form 6.Detection: verwirklichen Sie Hochgeschwindigkeits-, stabile und genaue Operation |
| Leistung 7.System: Fähigkeit, sich Mangel an Licht anzupassen oder Beleuchtung und Änderungen in der Brennweite |
| Form 8.Detection: Sie kann die Entdeckung von verschiedenen Präzisionsanforderungen von Fächern verwirklichen |
Bearbeitungsprozeß

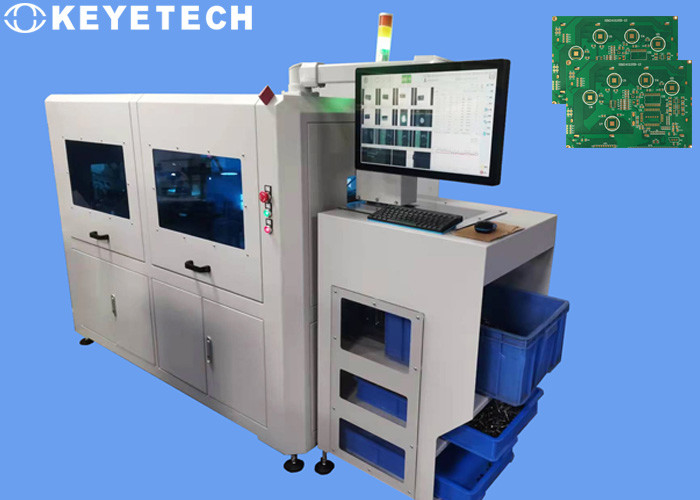

Das mechanische Teil ist die Kernkomponente des Systems, das alle Übertragungseinrichtung und elektronische Hardware trägt (industrielle Kameras, Lichtquellen, industrielle Computer, Touch Screens, elektrische Kästen, etc.). Der Förderer wird durch einen Servomotor gesteuert, und die Bildgefangennahme ist genau. Die Ausrüstung wird mit zwei Einlass des defekten Produktes ausgerüstet, um ernste defekte Produkte (wie Trommelunterseite, schiefe lederne Spitze, etc.) und allgemeine defekte Produkte zu trennen.
